GS네오텍에서 잘 정리해둔 자료가 있어서 읽어보았습니다.
시장의 싸움은 CMAF와 LL HLS로 압축된 느낌이고 (WebRTC 등은 다른 용도로)
각각은 대부분의 CDN 벤더가 잘 처리해주고 있는 것처럼 생각됩니다.

AWS의 예제로 CloudFront를 사용하는 시나리오가 설명되어 있는데
다른 특별한 구성이 필요해 보이지는 않는 느낌입니다.
다만, 내용은 CMAF에 대해서만 염두하고 있는 느낌이고
LL HLS에 대해서는 시험이나 고려되지 않은 것 같습니다.

https://www.slideshare.net/awskorea/low-latency-live-service-implementation-with-aws



AWS 를 활용한 저지연 라이브 (Low Latency Live) 서비스 구현 - 류재춘 컨설턴트/에반젤리스트, GS Neo…

라이브 방송의 성장과 더불어 최근 저지연 라이브 (Low Latency Live) 에 대한 관심이 높아지고 있습니다. 본 강연에서는 Low Latency Live 관련 기술적인 배경과 Latency를 줄이는 원리에 대한 설명을 하고,

www.slideshare.net



CMAF를 사용하는 경우 Chunked Transfer가 핵심 기술이 되고
LL HLS를 사용하는 경우 Chunked Transfer가 핵심은 아니긴 합니다.

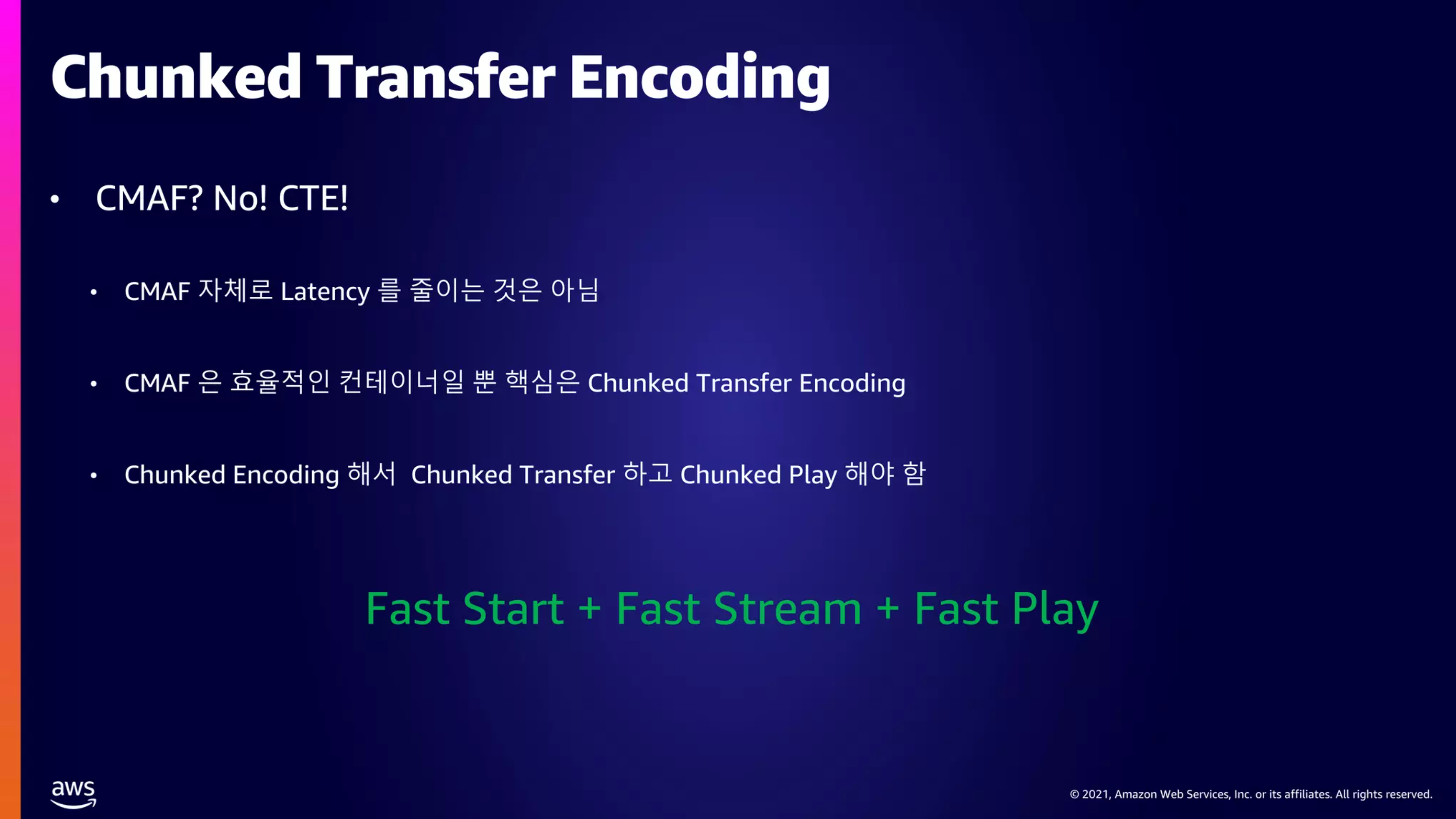

아래 장표를 보고나서... 이 자료는 CMAF 기반의 Low Latency 구성이구나를 깨달았습니다.



실제 사용자 환경은 정말 다양하고 품질도 천차만별이라
Low Latency 라이브 서비스를 어떻게 구현할 것인지의 고민이 많을 수 밖에 없습니다.

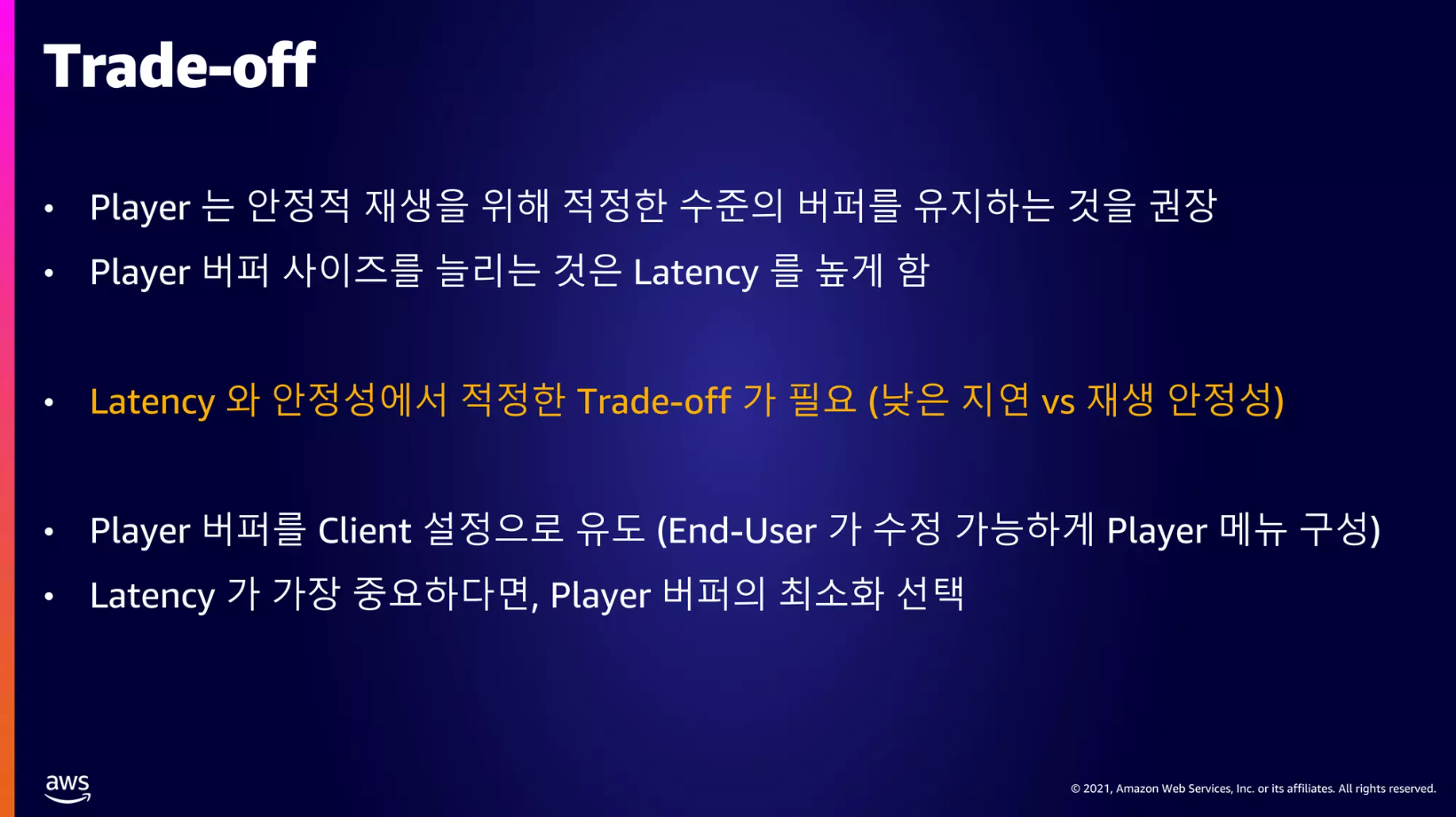

Trade-off 장표가 그런 고민들을 일목 요연하게 보여줍니다.




AWS Document를 뒤져봐도 Low Latency HLS에 대해서는 이렇다할 내용이 없는 것 같습니다.
규격상 몇 가지 걸리는 부분들이 있고 CloudFront에 대해서도 고민이 되는 부분인데
조금 더 검색력을 높여 구글신, ChatGPT와 함께 골머리 싸봐야겠습니다.

(추가)

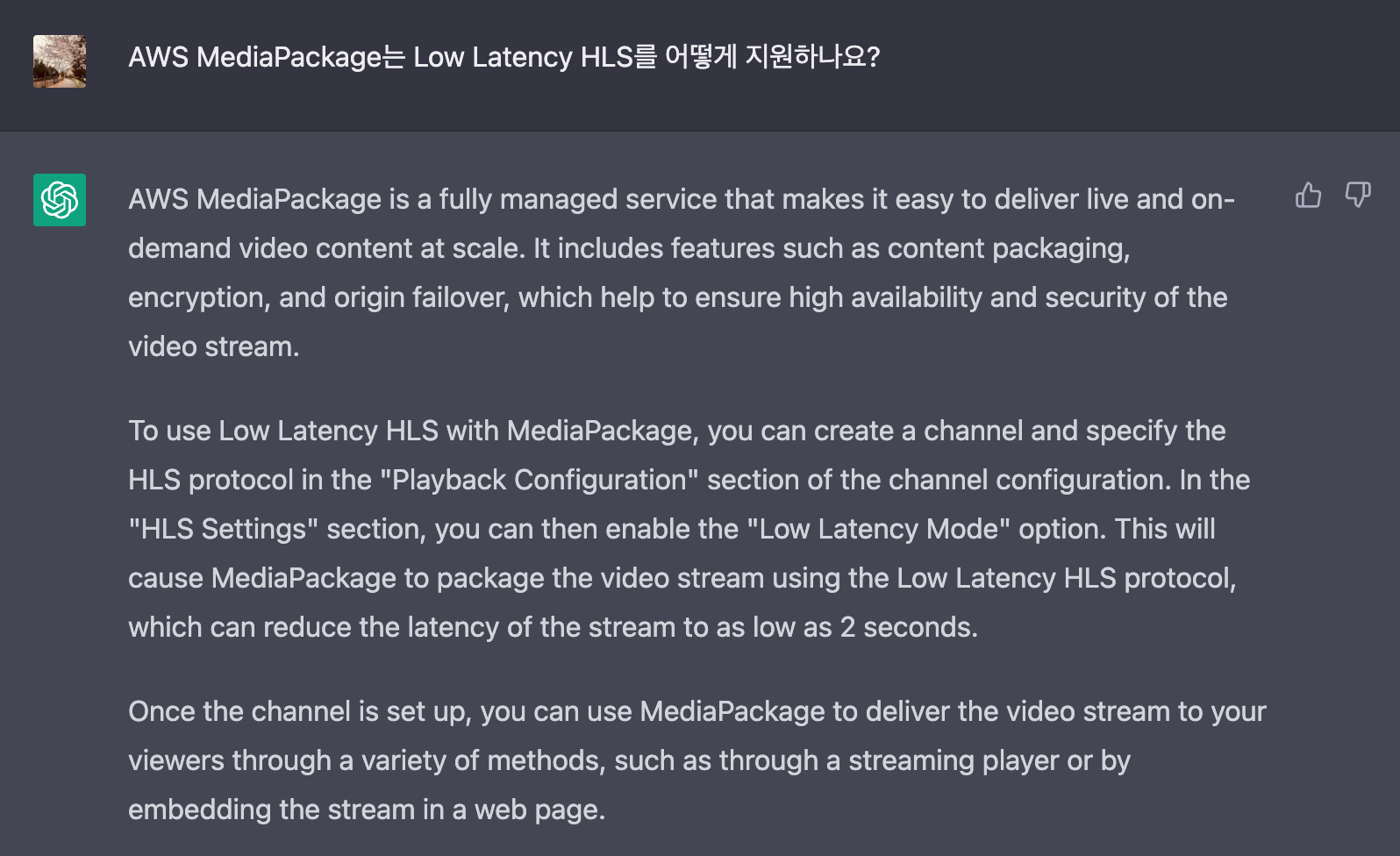

ChatGPT 만세... AWS Elemental MediaPackage가 LLHLS를 지원하네요
셋업해서 한번 시험해 봐야겠습니다!

728x90
728x90

Cloud Platform 을 사용할 때 가장 조심해야 하는 것 중 하나가, 각 플랫폼이 가지고 있는 QoS (Quality of Service) 수치를 넘지 않도록 해야 한다는 것입니다. 물론, 이 수치는 Support Ticket 등을 통해 늘리는 것이 가능하지만 시간이 소요될 수 있기 때문에 이벤트 등 대규모 사용자가 몰리는 이벤트가 준비중이라면 미리 체크를 해두어야 합니다.

CDN 제품인 AWS CloudFront 도 마찬가지인데요, 적용되고 있는 여러가지 제한 중 이벤트 트레픽에 대한 고려사항은 크게 1) 대역폭에 대한 Limit 과 2) 요청수에 대한 Limit 이 있습니다. AWS 공식 문서에서는 `할당량` 또는 `Quotas` 로 제품 문서에서 확인할 수 있는 내용입니다.


대역폭과 전송량 제한

CloudFront 의 할당량 정책은 기본적으로 Distribution 당으로 적용됩니다. 참고로 시장 지배 사업자인 아카마이 Akamai 의 경우 Bucket 이라는 컨셉이 있고 CP Code 단위로 대역폭에 대한 관리만 하고 있습니다. 아카마이와 달리 CloudFront 의 경우 대역폭과 요청량의 두가지 제한이 있습니다.

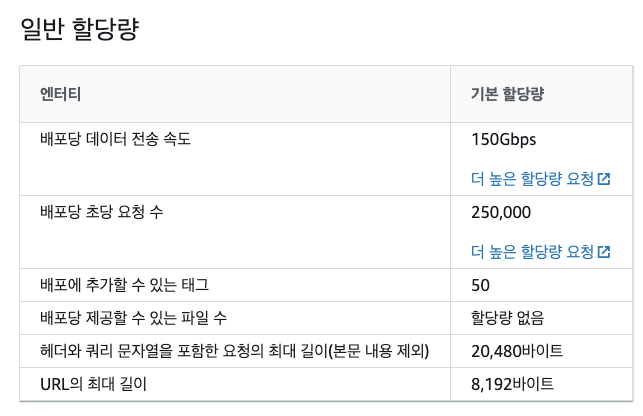

출처 : CloudFront 개발자 안내서

Distribution 을 `배포` 라고 표현하고 있는 부분은 늘 적응이 잘 안되네요. API 에서도 distid 등을 사용하니 Distribution 으로 인지하는 것이 편합니다. 공식 문서에 나온 것처럼 대역폭은 150Gbps 가 기본 제한이고 요청량은 250,000rps 가 기본 제한으로 들어가 있습니다. 바로 아래에 있는 `더 높은 할당량 요청`이 있는 이유는 조정이 가능하기 때문이겠죠? ^^

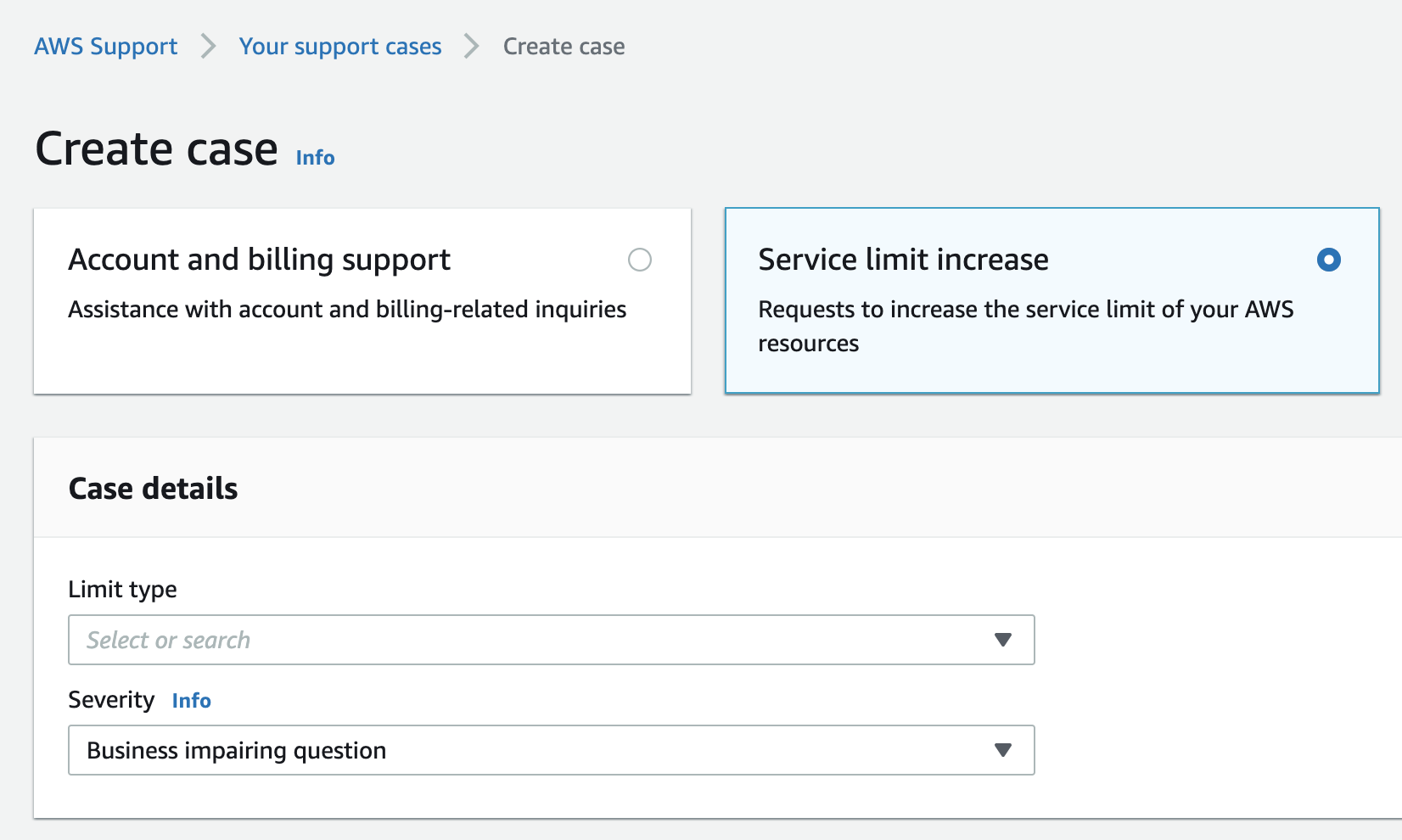

`더 높은 할당량 요청`을 누르면 Support 페이지로 넘어가고 `Service Limit Increase` 타입의 티켓을 열어 할당량을 높이는 방식입니다. 느낌이 오시겠지만 시간이 좀 걸릴 수 있는 부분이라 예측하지 못한 트레픽 Burst 가 아니고 계획된 이벤트라면 미리 할당량을 조정해 두시는 것이 정석입니다.



할당량 초과는 어떻게 알 수 있을까?

CloudFront 에서는 위의 할당량이 초과 되었다 하더라도 알려주는 것은 없습니다. 요행히 CloudWatch 로 Distribution 의 에러 비율에 대한 알람을 걸어두었다면 메일을 통하여 한템포 늦게 인지할 수 있는 방법이 있긴 합니다. 다른 방법으로는 CloudFront 의 Monitoring 화면에서 사용자의 트레픽이 급격히 늘면서 5xx 에러가 증가했는지를 확인하는 방법이 있습니다.

후행적으로 확인하는 방법은 (이미 장애는 났고... 사용자는 영향을 받았고...) CloudFront 의 Access Log 를 통하는 방법이 있습니다. Access Log 의 필드중 2020년 12월 3일 기준으로 14번째 컬럼인 `x-edge-result-type` 이나 23번째 컬럼인 `x-edge-response-result-type` 의 값을 이용해서 확인할 수 있습니다.

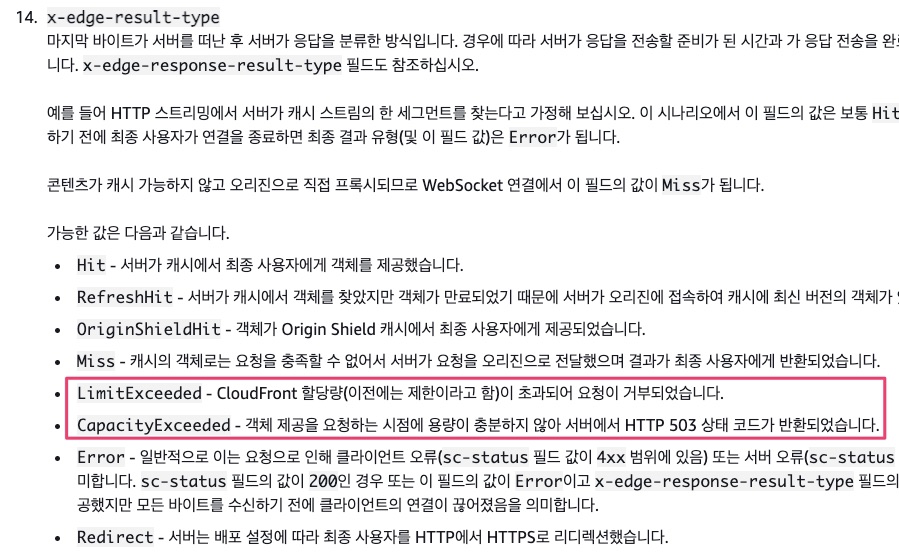

14번째 컬럼의 값

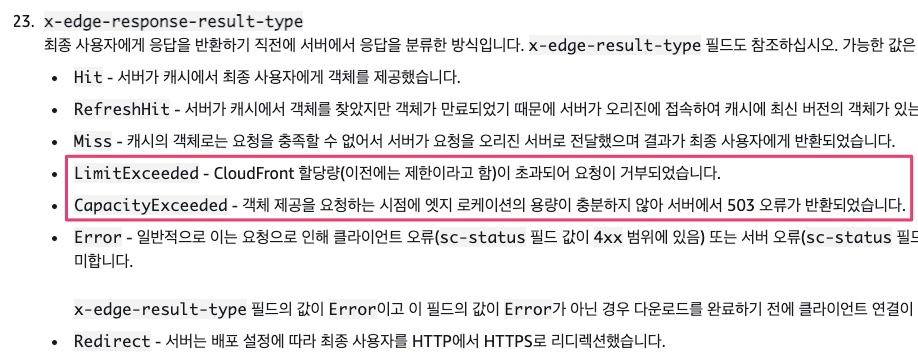

23번째 컬럼의 값

이 필드의 값으로 `LimitExceeded` 가 특히 할당량, Limit 초과에 대한 부분입니다. 문제는 LimitExceeded 가 어떤 Limit 을 초과한 것인지를 알려주지 않습니다. 알고 싶다면 <또> Support Ticket 을 열어야 합니다. 해보신 분들은 아시겠지만 Ticket 을 열면서 꼭 샘플 로그를 추출해서 제공해 주셔야 합니다.


용량관리는 인프라에서 무척 중요한 부분입니다. 우리가 클라우드 서비스를 이용하는 이유중 하나는 그런 용량 관리로부터 조금이나마 자유롭고 싶어서 이지만, 결국 클라우드 서비스도 그들 입장에서는 용량관리를 해야만 합니다. 때문에 위와 같은 제한들이 존재하고 사용하고 있는 사업자의 숫자들을 기억해 둘 필요가 있습니다.

> 참고 URL



할당량 - Amazon CloudFront

할당량 CloudFront에는 다음 할당량(이전에는 제한으로 지칭)이 적용됩니다. Lambda@Edge에는 기본 CloudFront 할당량에 추가하여 적용되는 특정한 할당량도 있습니다. 일반 할당량 엔터티 기본 할당량

docs.aws.amazon.com



표준 로그(액세스 로그) 구성 및 사용 - Amazon CloudFront

모든 이벤트에 대한 값이 있는 필드도 있고 재생, 중지, 일시 중지, 일시 중지 취소 및 탐색 이벤트에 대한 값만 있는 필드도 있습니다. 일반적으로 로그 파일에서 필드에 대해 하이픈(-)이 포함

docs.aws.amazon.com



728x90
728x90

CDN 의 핵심은 두가지입니다. 하나는 캐싱을 통한 사용자와 서버간의 거리 단축이고, 다른 하나는 사용자와 캐싱 서버 (=엣지 서버) 간의 거리를 줄여 불확실한 구간을 최소화 하는 것입니다. 이 두가지는 표현이 조금 다르고 추구하는 바가 달라보이기는 하지만 결국 <사용자의 지연 Latency 를 최소화 한다> 라는 공통된 목적을 가지고 있습니다.

때문에 많은 CDN 벤더들은 계층형 캐시를 사용할 수 있는 방법을 제공하고 있습니다. AWS 에서 CloudFront 제품의 기능으로 새롭게 출시한 Origin Shild 도 계층형 캐시 기능이라고 보면 거의 맞습니다. 이름에서 느껴지는 것처럼 원본 (=Origin Server) 입장에서 봤을 때 제한적인 IP 에서만 접근이 이루어진다는 보안 관점의 효과를 제외하면 2차 캐시라고 봐도 무방합니다.


AWS CloudFront 가 제공하는 계층형 캐시

AWS 의 CloudFront 는 컴퓨팅 자원들과는 조금 다른 리전을 기반으로 합니다. Edge Location 이라고 불리우는 이 리전들은 CloudFront 엣지 서버들과 Route53 의 자원들을 중심으로 일부 제품 기능을 수행하는 서버들이 위치한 리전입니다. CloudFront 로 일컫어지는 AWS 의 CDN 제품을 생각해보면 사용자로부터 1-hop 거리에 있는 캐시 서버가 동작하고 있는 리전이기도 합니다.

일반적으로 이러한 Child Cache 서버들은 댓수가 많기 때문에 상대적으로 캐시 효율이 떨어질 수 있습니다. 캐시의 기본은 요청을 집중시키는 것이기 때문에 넓은 지역에 퍼져 사용자들로부터 적은 지연을 확보하는 것과 반비례 관계에 있습니다. 이를 보완하기 위해 AWS 의 CloudFront 가 제공하는 것이 REC, Regional Edge Cache 로 불리우는 상위 캐시 레이어입니다.

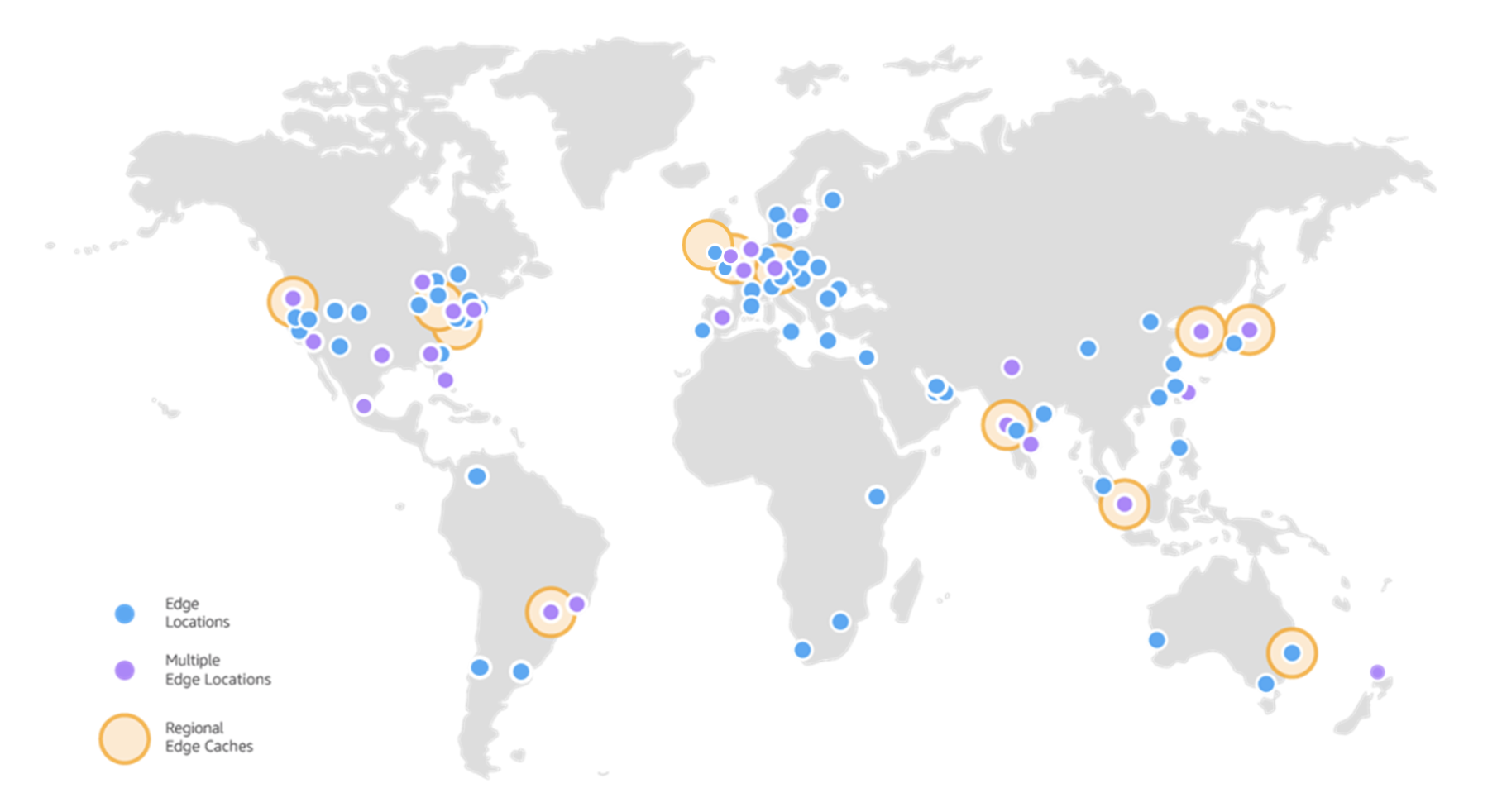

출처 : AWS CloudFront 제품 소개 페이지

AWS 에서 종종 봤을 위의 그림을 보면 Edge Location, 즉 사용자 접점의 캐시가 배치된 리전은 가능한 넓은 지역에 퍼져 있는 것을 볼 수 있습니다. 반면 오렌지색 원으로 표현된 Regional Edge Cache, 즉 상위 레이어의 캐시 혹은 2차 캐시는 특정 지역 (=보통 컴퓨팅 리전과 일치합니다) 에만 배치되어 있는 것을 볼 수 있습니다.

일반적으로 Edge Location 에 비하여 REC 의 서버들은 스토리지 공간이나 컴퓨팅 파워가 더 우수한 것으로 알려져 있습니다. 요청들이 원본 서버로 전달되기 전에 한번 거쳐가는 레이어이기 때문에 더 여유로운 장비를 배치하는 것이 당연합니다. 이처럼 계층형 캐시를 제공함으로써 CloudFront 는 1) 원본으로 전달되는 요청을 줄이고, 2) AWS 네트워크 내에서 가능한 트랜잭션을 처리함으로써 사용자 입장에서 더 좋은 컨텐츠 전송 지연 경험을 해주도록 설계가 되어 있습니다.



Origin Shield 도 REC다!?

이러한 CloudFront 의 구성에서 Origin Shield 는 어떤 차이를 가지고 있는걸까요? 결론을 먼저 이야기하면 Origin Shiled 도 REC 의 일부입니다. REC 는 앞서 보신 그림에서 나타난 것처럼 Edge Location 보다는 Pop이 적지만 여전히 여러 곳에 퍼져 있습니다. 이들 중 원본 서버에서 가까운 혹은 선호하는 REC 리전을 지정해 줌으로써 1) 사용자는 자신에게서 가까운 Edge Location 으로 접근, 2) Edge Location 은 캐시 효율을 위해 REC 에 접근, 3) REC 는 (도메인에 따라) Origin Shield 역할로 지정된 REC 에 다시 한 번 접근함으로써 캐시 효율을 높이고 원본 서버에게 제한적인 대역에서의 접근을 보장할 수 있게 됩니다.

결국 Origin Shield 도 REC 라는 것이 여기에서의 한줄 요약입니다. 당연히 캐시 효율은 높아질 수 있고 원본에서는 접근하는 대역을 제한 함으로써 보안적인 효용을 얻을 수 있게 됩니다. 사실 REC 는 사용자가 사용 유무를 제어할 수 없다는 것이 한계였고, 상황에 따라서는 (보통은 no-store 성격의 컨텐츠 전송시) Edge Location 이 REC 를 경유하지 않는 경우가 발생하곤 했습니다만 Origin Shield 를 이용할 경우 지정된 REC 를 언제든 경유한다는 장점이 생기게 됩니다.

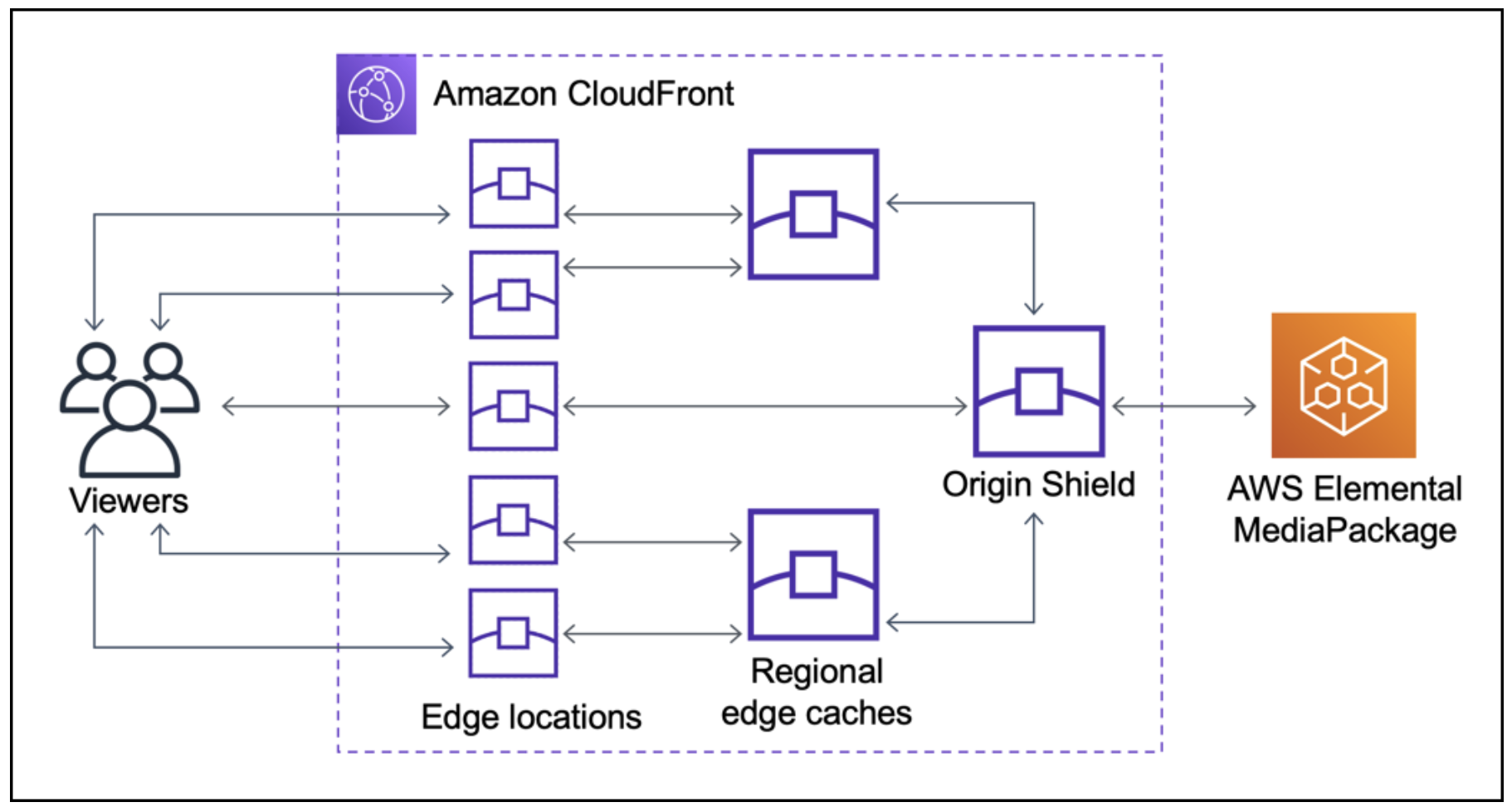

AWS Elemental 의 예이지만 일반 캐시도 다르지 않습니다



비용 계산은 어떻게 될까?

그렇다면 비용 계산은 어떻게 되는 걸까요? AWS 를 사용하면 참 편리하고 좋은 것들이 많지만 늘 걱정되는게 비용이기 때문에 비용은 확실하게 확인하고 넘어갈 필요가 있습니다. Origin Shiled 는 기본적으로 REC 이기 때문에 기존의 REC 의 가격 정책과 마찬가지로 과금을 안하는 것이 기본입니다. 다만, REC 가 요청량, 전송량 모두에 대해 별도 과금이 없는 것과 달리 Origin Shield 경유시 요청량에 대한 과금이 발생합니다. (전송량 단위의 과금은 없습니다)

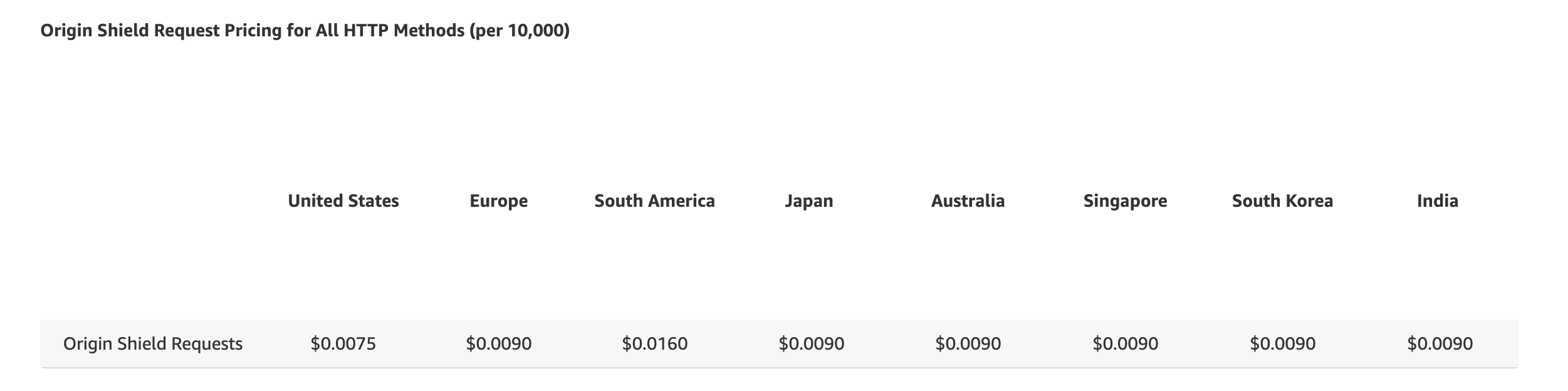

AWS 의 가격 테이블을 확인해보면 어떤 리전에 위치한 REC 를 사용하는가에 따라 위의 테이블에 나온 것과 같은 요청량 기반의 과금을 하게 됩니다. 테이블에 나와 있는 가격은 1만개의 요청당 요금이기 때문에 사용중인 도메인에서 발생하는 원본으로의 요청이 얼마나 되는가가 과금에 영향을 주게 됩니다.

여기서 또 중요하게 봐야 할 비용 관련 부분은 Origin Shield 로 지정된 리전이 2차 캐시 레이어로 활용되었는가? 하는 부분입니다. 앞서 언급드린 것처럼 Origin Shield 리전도 REC 이기 때문에, Edge Location 이 직접 Origin Shield 로 지정된 리전을 접근한 경우는 증분 레이어 Incremental Layer 로 인정하지 않아 과금되지 않습니다. 다만 다른 REC 를 경유해서 Origin Shield 로 지정된 리전에 접근했을 경우만 증분 레이어로 보고, 요청량을 카운트하여 과금하게 됩니다

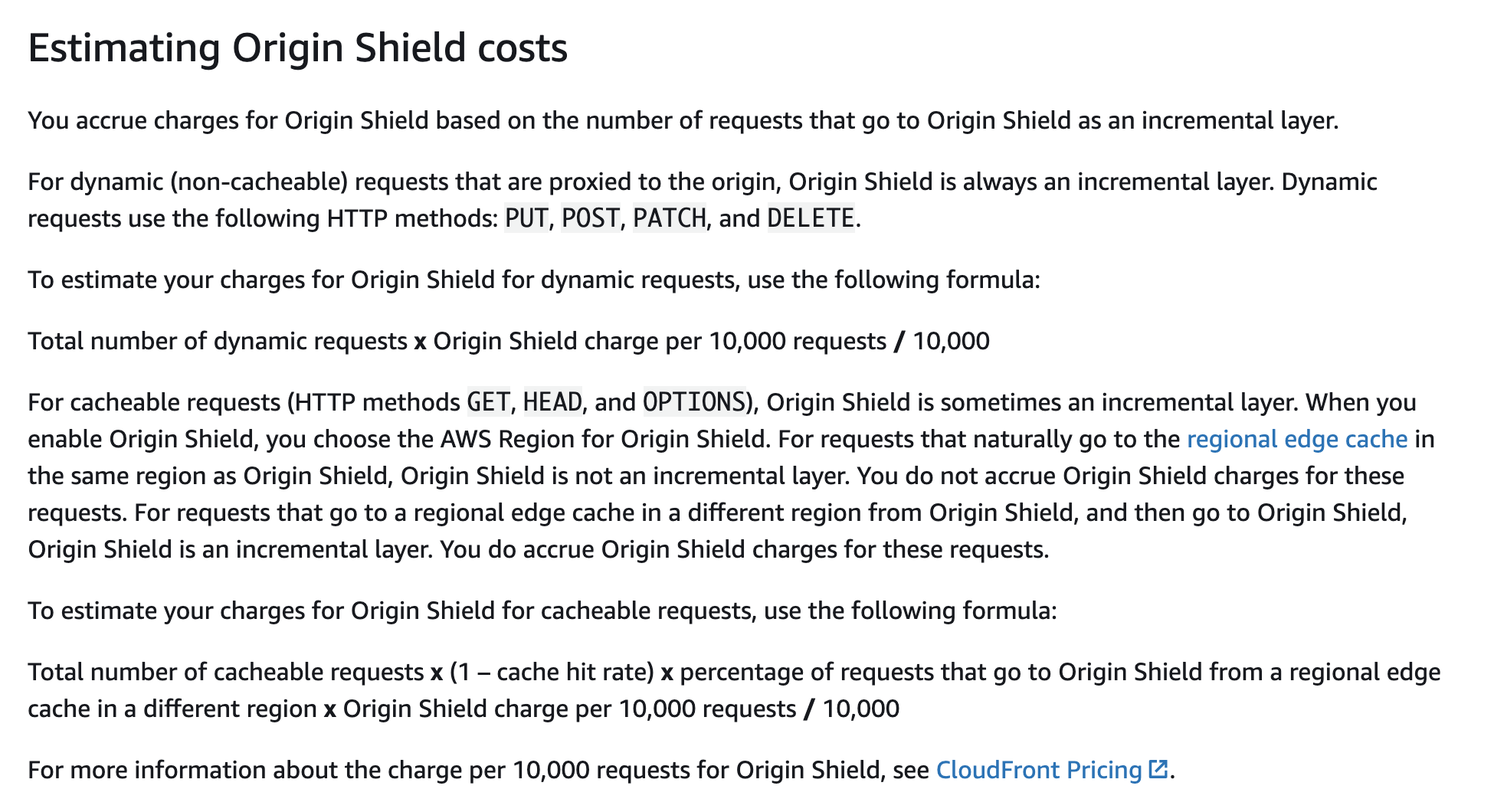

아따 복잡하다...

위의 설명에 나온 것처럼 1) 동적인 컨텐츠, 2) 캐시 컨텐츠 유무에 따라 과금 요청량 카운트는 또 달라집니다. 동적인 컨텐츠는 캐시되지 않기 때문에 언제나 Origin Shield 를 경유해서 원본으로 전송됩니다. 이 요청들은 모두 과금 대상 요청이 됩니다. 반면 캐시 가능한 컨텐츠의 계산은 조금 다릅니다. <캐시 가능한 요청수 x (1-캐시히트율) x REC 에서 Origin Shield 를 통해 원본으로 전송된 비율 x Origin Shield 과금 기준> 계산을 통해 과금 대상 요청량을 산정하게 됩니다.



언제 쓰는게 유리할까?

AWS 는 과금 정책이 늘 복잡합니다. 이번에 공개된 CloudFront 의 Origin Shield 역시 마찬가지입니다. 그렇지만 CDN 좀 써본 분이라면 아시겠습니다만 2차 캐시의 효과는 요청량이 어느정도 된다면 가성비가 훌륭한편에 속합니다. CloudFront 에서도 2차 캐시를 잘 활용하고 싶다면 Origin Shield 를 써야할 것 같은데, 과연 언제 쓰는게 유리한걸까요?

첫번째 케이스로 실제 비용 청구를 따져보긴 힘들겠지만, 사용자의 경험 관점에서 1) 원본 서버가 위치한 지역에 대다수의 사용자가 위치해있고, 2) 일부 해당 지역외 사용자들이 서비스를 종종 이용할 때가 비용을 적게 들이면서도 효과를 볼 수 있는 대표적인 사례가 될 것 같습니다. 1) 에 해당하는 사용자들은 대부분 Origin Shield 레이어를 증분 레이어로 쓰지 않을거라 비용 추가 부담이 적을 겁니다. 2)에 대당하는 사용자들은 약간의 비용 기여(?)를 하겠지만 REC - Origin 구간의 네트워크에서 발생하는 불확실성을 줄여준고 캐시 효율을 높이는 관점에서 사용에 대한 의미가 있을거라 생각합니다.

이런 대표적인 시나리오에서는 확실히 써주는 것이 좋을거라 봅니다만 그 외의 케이스들에서는 일부 트래픽의 적용 등을 통해 검증이 필요합니다. 아시겠지만 모든 케이스에 두루 적용되는 솔루션은 현실 세계에서는 거의 없기 때문이겠지요. 새롭게 런칭된 AWS CloudFront 의 Origin Shield 기능을 통해 사용자 경험을 향상시키는 계기를 만들어 보시기 바랍니다.
