CDN 의 핵심은 두가지입니다. 하나는 캐싱을 통한 사용자와 서버간의 거리 단축이고, 다른 하나는 사용자와 캐싱 서버 (=엣지 서버) 간의 거리를 줄여 불확실한 구간을 최소화 하는 것입니다. 이 두가지는 표현이 조금 다르고 추구하는 바가 달라보이기는 하지만 결국 <사용자의 지연 Latency 를 최소화 한다> 라는 공통된 목적을 가지고 있습니다.

때문에 많은 CDN 벤더들은 계층형 캐시를 사용할 수 있는 방법을 제공하고 있습니다. AWS 에서 CloudFront 제품의 기능으로 새롭게 출시한 Origin Shild 도 계층형 캐시 기능이라고 보면 거의 맞습니다. 이름에서 느껴지는 것처럼 원본 (=Origin Server) 입장에서 봤을 때 제한적인 IP 에서만 접근이 이루어진다는 보안 관점의 효과를 제외하면 2차 캐시라고 봐도 무방합니다.


AWS CloudFront 가 제공하는 계층형 캐시

AWS 의 CloudFront 는 컴퓨팅 자원들과는 조금 다른 리전을 기반으로 합니다. Edge Location 이라고 불리우는 이 리전들은 CloudFront 엣지 서버들과 Route53 의 자원들을 중심으로 일부 제품 기능을 수행하는 서버들이 위치한 리전입니다. CloudFront 로 일컫어지는 AWS 의 CDN 제품을 생각해보면 사용자로부터 1-hop 거리에 있는 캐시 서버가 동작하고 있는 리전이기도 합니다.

일반적으로 이러한 Child Cache 서버들은 댓수가 많기 때문에 상대적으로 캐시 효율이 떨어질 수 있습니다. 캐시의 기본은 요청을 집중시키는 것이기 때문에 넓은 지역에 퍼져 사용자들로부터 적은 지연을 확보하는 것과 반비례 관계에 있습니다. 이를 보완하기 위해 AWS 의 CloudFront 가 제공하는 것이 REC, Regional Edge Cache 로 불리우는 상위 캐시 레이어입니다.

출처 : AWS CloudFront 제품 소개 페이지

AWS 에서 종종 봤을 위의 그림을 보면 Edge Location, 즉 사용자 접점의 캐시가 배치된 리전은 가능한 넓은 지역에 퍼져 있는 것을 볼 수 있습니다. 반면 오렌지색 원으로 표현된 Regional Edge Cache, 즉 상위 레이어의 캐시 혹은 2차 캐시는 특정 지역 (=보통 컴퓨팅 리전과 일치합니다) 에만 배치되어 있는 것을 볼 수 있습니다.

일반적으로 Edge Location 에 비하여 REC 의 서버들은 스토리지 공간이나 컴퓨팅 파워가 더 우수한 것으로 알려져 있습니다. 요청들이 원본 서버로 전달되기 전에 한번 거쳐가는 레이어이기 때문에 더 여유로운 장비를 배치하는 것이 당연합니다. 이처럼 계층형 캐시를 제공함으로써 CloudFront 는 1) 원본으로 전달되는 요청을 줄이고, 2) AWS 네트워크 내에서 가능한 트랜잭션을 처리함으로써 사용자 입장에서 더 좋은 컨텐츠 전송 지연 경험을 해주도록 설계가 되어 있습니다.



Origin Shield 도 REC다!?

이러한 CloudFront 의 구성에서 Origin Shield 는 어떤 차이를 가지고 있는걸까요? 결론을 먼저 이야기하면 Origin Shiled 도 REC 의 일부입니다. REC 는 앞서 보신 그림에서 나타난 것처럼 Edge Location 보다는 Pop이 적지만 여전히 여러 곳에 퍼져 있습니다. 이들 중 원본 서버에서 가까운 혹은 선호하는 REC 리전을 지정해 줌으로써 1) 사용자는 자신에게서 가까운 Edge Location 으로 접근, 2) Edge Location 은 캐시 효율을 위해 REC 에 접근, 3) REC 는 (도메인에 따라) Origin Shield 역할로 지정된 REC 에 다시 한 번 접근함으로써 캐시 효율을 높이고 원본 서버에게 제한적인 대역에서의 접근을 보장할 수 있게 됩니다.

결국 Origin Shield 도 REC 라는 것이 여기에서의 한줄 요약입니다. 당연히 캐시 효율은 높아질 수 있고 원본에서는 접근하는 대역을 제한 함으로써 보안적인 효용을 얻을 수 있게 됩니다. 사실 REC 는 사용자가 사용 유무를 제어할 수 없다는 것이 한계였고, 상황에 따라서는 (보통은 no-store 성격의 컨텐츠 전송시) Edge Location 이 REC 를 경유하지 않는 경우가 발생하곤 했습니다만 Origin Shield 를 이용할 경우 지정된 REC 를 언제든 경유한다는 장점이 생기게 됩니다.

AWS Elemental 의 예이지만 일반 캐시도 다르지 않습니다



비용 계산은 어떻게 될까?

그렇다면 비용 계산은 어떻게 되는 걸까요? AWS 를 사용하면 참 편리하고 좋은 것들이 많지만 늘 걱정되는게 비용이기 때문에 비용은 확실하게 확인하고 넘어갈 필요가 있습니다. Origin Shiled 는 기본적으로 REC 이기 때문에 기존의 REC 의 가격 정책과 마찬가지로 과금을 안하는 것이 기본입니다. 다만, REC 가 요청량, 전송량 모두에 대해 별도 과금이 없는 것과 달리 Origin Shield 경유시 요청량에 대한 과금이 발생합니다. (전송량 단위의 과금은 없습니다)

AWS 의 가격 테이블을 확인해보면 어떤 리전에 위치한 REC 를 사용하는가에 따라 위의 테이블에 나온 것과 같은 요청량 기반의 과금을 하게 됩니다. 테이블에 나와 있는 가격은 1만개의 요청당 요금이기 때문에 사용중인 도메인에서 발생하는 원본으로의 요청이 얼마나 되는가가 과금에 영향을 주게 됩니다.

여기서 또 중요하게 봐야 할 비용 관련 부분은 Origin Shield 로 지정된 리전이 2차 캐시 레이어로 활용되었는가? 하는 부분입니다. 앞서 언급드린 것처럼 Origin Shield 리전도 REC 이기 때문에, Edge Location 이 직접 Origin Shield 로 지정된 리전을 접근한 경우는 증분 레이어 Incremental Layer 로 인정하지 않아 과금되지 않습니다. 다만 다른 REC 를 경유해서 Origin Shield 로 지정된 리전에 접근했을 경우만 증분 레이어로 보고, 요청량을 카운트하여 과금하게 됩니다

아따 복잡하다...

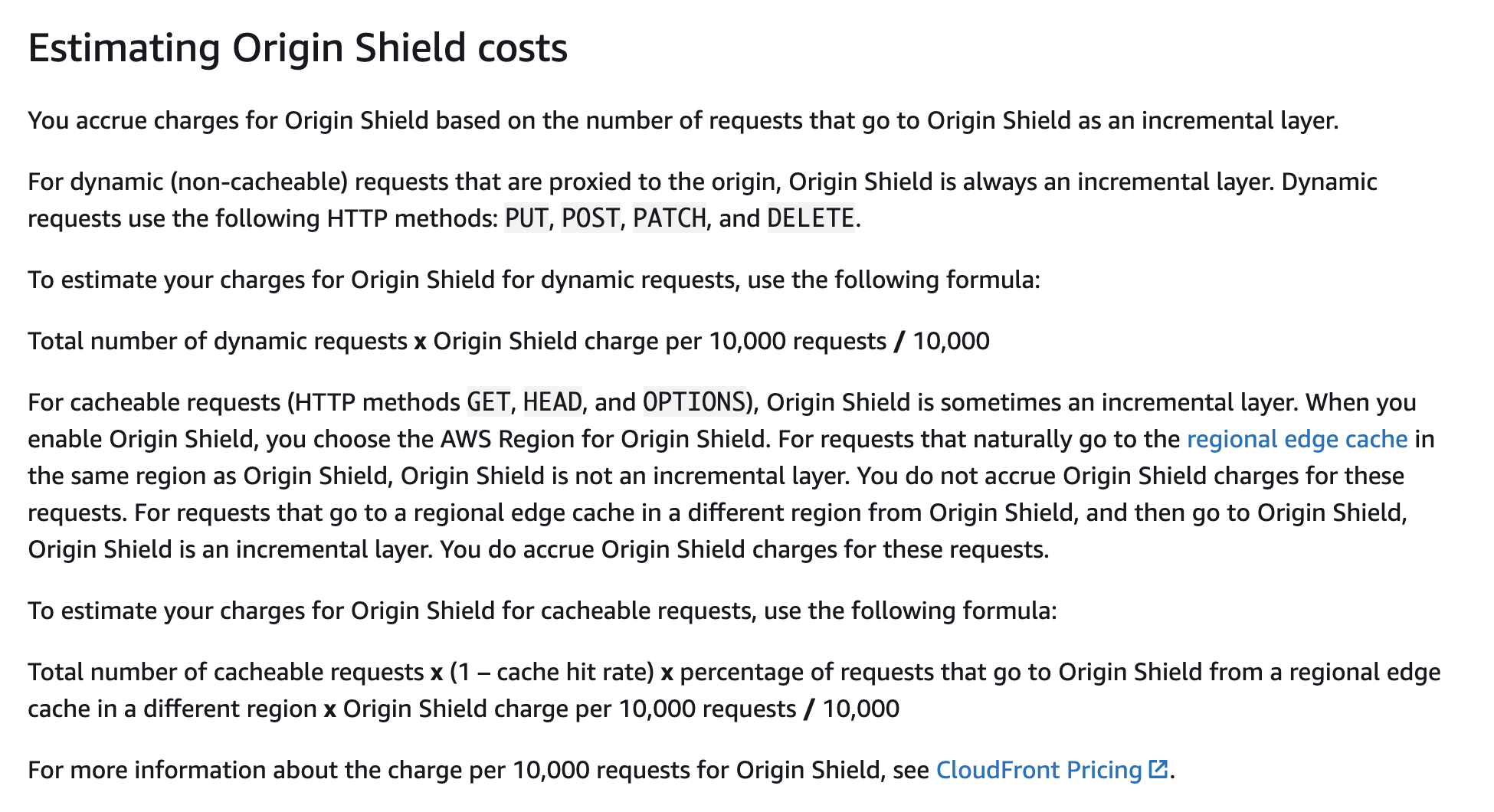

위의 설명에 나온 것처럼 1) 동적인 컨텐츠, 2) 캐시 컨텐츠 유무에 따라 과금 요청량 카운트는 또 달라집니다. 동적인 컨텐츠는 캐시되지 않기 때문에 언제나 Origin Shield 를 경유해서 원본으로 전송됩니다. 이 요청들은 모두 과금 대상 요청이 됩니다. 반면 캐시 가능한 컨텐츠의 계산은 조금 다릅니다. <캐시 가능한 요청수 x (1-캐시히트율) x REC 에서 Origin Shield 를 통해 원본으로 전송된 비율 x Origin Shield 과금 기준> 계산을 통해 과금 대상 요청량을 산정하게 됩니다.



언제 쓰는게 유리할까?

AWS 는 과금 정책이 늘 복잡합니다. 이번에 공개된 CloudFront 의 Origin Shield 역시 마찬가지입니다. 그렇지만 CDN 좀 써본 분이라면 아시겠습니다만 2차 캐시의 효과는 요청량이 어느정도 된다면 가성비가 훌륭한편에 속합니다. CloudFront 에서도 2차 캐시를 잘 활용하고 싶다면 Origin Shield 를 써야할 것 같은데, 과연 언제 쓰는게 유리한걸까요?

첫번째 케이스로 실제 비용 청구를 따져보긴 힘들겠지만, 사용자의 경험 관점에서 1) 원본 서버가 위치한 지역에 대다수의 사용자가 위치해있고, 2) 일부 해당 지역외 사용자들이 서비스를 종종 이용할 때가 비용을 적게 들이면서도 효과를 볼 수 있는 대표적인 사례가 될 것 같습니다. 1) 에 해당하는 사용자들은 대부분 Origin Shield 레이어를 증분 레이어로 쓰지 않을거라 비용 추가 부담이 적을 겁니다. 2)에 대당하는 사용자들은 약간의 비용 기여(?)를 하겠지만 REC - Origin 구간의 네트워크에서 발생하는 불확실성을 줄여준고 캐시 효율을 높이는 관점에서 사용에 대한 의미가 있을거라 생각합니다.

이런 대표적인 시나리오에서는 확실히 써주는 것이 좋을거라 봅니다만 그 외의 케이스들에서는 일부 트래픽의 적용 등을 통해 검증이 필요합니다. 아시겠지만 모든 케이스에 두루 적용되는 솔루션은 현실 세계에서는 거의 없기 때문이겠지요. 새롭게 런칭된 AWS CloudFront 의 Origin Shield 기능을 통해 사용자 경험을 향상시키는 계기를 만들어 보시기 바랍니다.


Facebook 에서 CDN 과 관련한 이야기를 나눌 그룹을 만들어 운영하고 있습니다. 여러 CDN 벤더의 엔지니어들이 참여하고 계시기 때문에 많은 인사이트와 흥미로운 지식들을 얻어가실 수 있습니다.



Facebook 그룹

한국 CDN 기술 연구회에 멤버 116명이 있습니다. 인터넷을 통한 컨텐츠 전송 기술에 대한 기술 모임입니다. CDN 을 아시는 분들 뿐만 아니라 "왜 인터넷이 느리지?"에 의문을 한 번이라도 가지셨던

www.facebook.com



CDN 요금 | 프리 티어 자격, 사용량에 따라 지불 | Amazon CloudFront

당사에 드는 비용에 따라 고객에게 청구하는 비용이 달라집니다. 따라서 일부 가격은 지리적 지역에 따라 다양하며 콘텐츠가 제공되는 엣지에 기반을 둡니다. 미래에는 CloudFront 네트워크에 추

aws.amazon.com



Using Amazon CloudFront Origin Shield - Amazon CloudFront

Using Amazon CloudFront Origin Shield CloudFront Origin Shield is an additional layer in the CloudFront caching infrastructure that helps to minimize your origin’s load, improve its availability, and reduce its operating costs. With CloudFront Origin Shi

docs.aws.amazon.com





728x90
728x90
  •  모든 전송 요금은 Region 단위로 과금
    • ELB - EC2 구조를 사용하더라도 Region 전송 비용을 과금함
    • Operation 이 두가지가 잡히는데 어떤 것이 실제 과금에 사용되는 지는 잘 모르겠음

DataTransfer-Out-Bytes 에 두가지가 보인다

  • ELB 는 그럼에도 전송량에 독립적이지는 않음
    • ELB 는 Processed Byte 기준으로 LCU 를 계산하여 단위 요금에 곱하여 과금
    • LCU 는 ELB 타입별로 (ALB, NLB, CLB) 측정 대상 데이터가 상이함

NLB 의 LCU 세부 정보

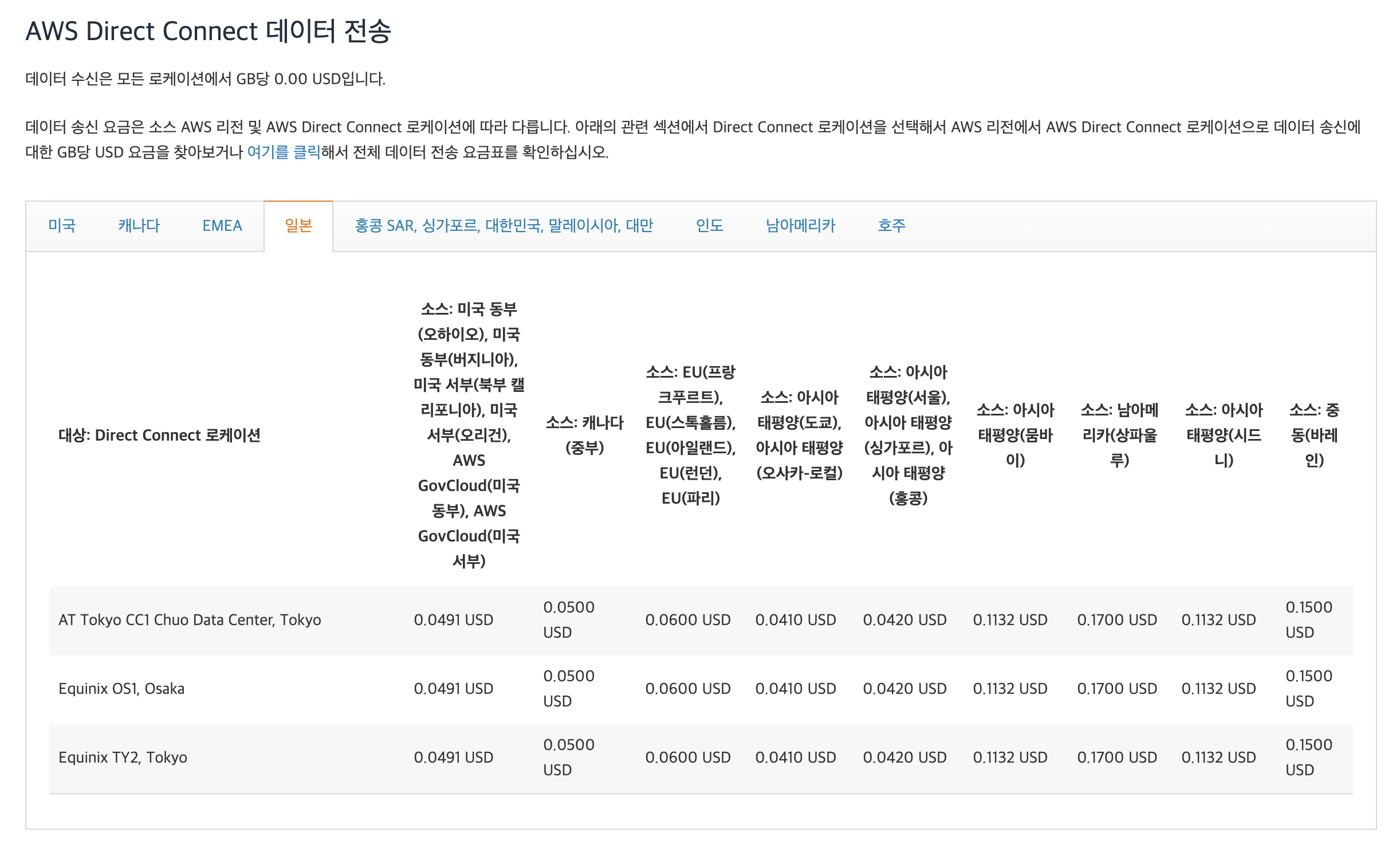

  • Direct Connect 도 전송량 단위로 과금함
