두 번의 포스팅을 통해 VPC 와 Gateway 를 생성했습니다. 그럼 EC2 를 바로 만들면 되나요? 라고 생각하실 수 있겠습니다만 일단은 생성한 VPC 가 Gateway 를 통해 인터넷과 교감을 할 수 있도록 라우팅 테이블 Routing Table 을 설정하는 작업을 먼저 진행해 보겠습니다. 사실 순서는 큰 상관이 없지만 <네트워크에 대한 작업> 을 마무리하고 <서버에 대한 작업>을 한다고 생각하시면 좋겠습니다.

1.4 Routing Table 조정

라우팅 테이블 Routing Table 은 VPC 로 들어오는 트래픽과 나가는 트래픽에 대한 경로를 지정해 주는 역할을 합니다. 물론 라우팅 테이블만 설정했다고 하여 모든 통신이 정상적으로 이루어지는 것은 아닙니다. 말 그대로 경로에 대한 지정일 뿐, 실제 트래픽을 허용할 것인지는 Network ACL 과 Security Group 을 통해 IP 주소 대역, 포트 단위로 결정됩니다.

라우팅 테이블을 설정하기 위해서는 VPC 제품 하위 메뉴에 위치한 <Route Tables> 를 통해 진행할 수 있습니다. 기본적으로 VPC 가 생성되면 VPC 에 대한 기본 라우팅 테이블이 자동으로 생성됩니다. 기본 라우팅 테이블은 VPC 에 할당된 IPv4, IPv6 주소를 대상으로 VPC 내에서 (=local) 통신이 가능하도록 하는 정책만 들어 있는 상태입니다.

우리가 해야하는 일은 위 이미지의 핑크색 상자에 들어 있는 내용과 같이 외부로 부터의 트래픽 송수신을 위한 정책을 추가하는 것입니다. IGW (Internet Gateway) 로는 SSH 접근을 위해 IPv4 에 대한 정책을 추가했고, EIGW (Egress Only Internet Gateway) 에는 실제 v6 주소 목적지에 대한 VPN 터널링을 위해 IPv6 주소에 대한 정책을 추가했습니다.

정책 추가를 위해 라우팅 테이블 목록에서 IPv6 용으로 만든 VPC 에 할당된 기본 라우팅 테이블을 선택합니다. Actions 버튼을 누르지 않아도 화면 아랫쪽에서 <Routes> 탭을 선택하면 라우팅 테이블에 대한 상세 정책 목록이 출력됩니다. 정책 추가를 위해 <Edit routes> 버튼을 누르겠습니다.

IPv4 의 모든 주소를 나타내는 CIDR block 은 0.0.0.0/0 으로 표기되며, IPv6 의 모든 주소를 나타내는 CIDR block 은 ::/0 으로 표기합니다. 목적지 주소에 v4, v6 에 대한 CIDR block 을 추가하고 v4 는 IGW 로, v6 는 EIGW 를 이용하도록 대상(Target) 제품을 지정해 줍니다. 이미 생성한 IGW 와 EIGW 가 드롭 다운 목록에 노출되기 때문에 설정은 쉽게 하실 수 있습니다. 경로 입력이 끝나면 우측 하단의 <Save Routes> 버튼을 누릅니다.

1.5 IPv6 주소를 갖는 EC2 인스턴스 배포

네트워크의 구성이 끝났으니 이제 실제 OpenVPN 바이너리가 구동되고 목적이 v6 주소까지 터널링을 해줄 EC2 인스턴스를 생성해 보도록 하겠습니다. 사용자가 얼마나 많은지, 트래픽 규모가 어떠한지에 따라 인스턴스 타입이 결정되어야 하겠지만, 이 포스팅에서는 AWS 무료 티어에서도 사용할 수 있는 t2.micro 타입의 인스턴스를 사용하도록 하겠습니다. 소규모의 사용량이라면 이 인스턴스로도 큰 문제가 없습니다.

EC2 인스턴스의 생성은 많이들 해보셨을 작업이기 때문에 주의할 점을 중심으로 설명드리겠습니다. EC2 생성 마법사의 세번째 단계에는 IP 주소 할당에 대한 정책을 선택하도록 되어 있습니다. 우리가 진행하는 OpenVPN 은 단일 인스턴스 환경이기 때문에, 해당 서버가 사용자들로부터 IPv4 를 통해 VPN 연결을 시도할 수 있어야 하고, IPv6 주소를 보유하여 v6 주소를 갖고 있는 목적지 서버와 연결할 수 있어야 합니다.

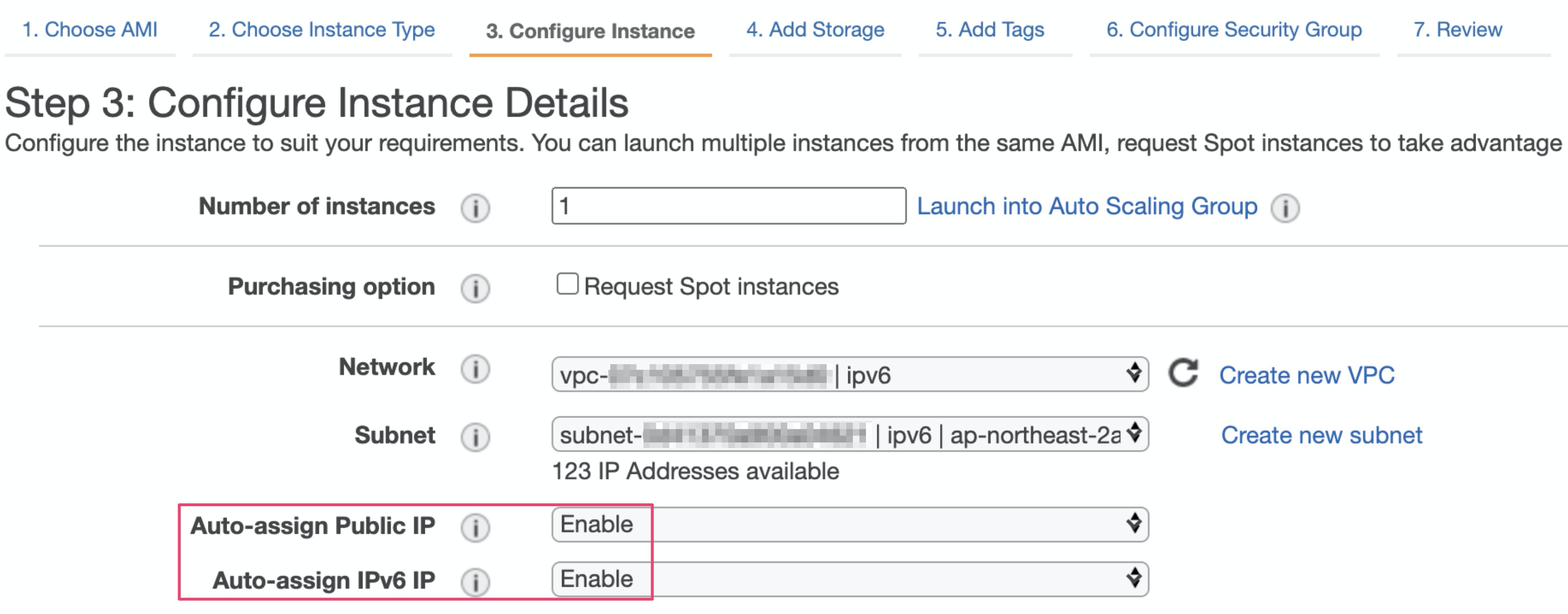

이 목적을 달성하기 위해서는 <3. Configure Instance> 단계에서 하단에 있는 <Auto-assign Public IP> 와 <Auto-assign IPv6 IP> 를 Enable 로 선택하여 v4 와 v6 를 통해 공인 IP 를 사용할 수 있도록 해야 합니다. 그런데 IPv6 는 왜 <Public> 이라는 말이 없을까요? 기본적으로 IPv6 주소 체계는 Private / Public 를 가지고 있지 않습니다. 따라서 옵션의 이름도 단순히 <Auto-assign IPv6 IP> 라고 되어 있다는 점 참고하시기 바랍니다!

EC2 생성 마법사를 완료하고 인스턴스 생성을 기다립니다. 생성이 완료되면 위와 같은 화면을 볼 수 있게 됩니다. 다른 기본적인 사항은 특별히 확인할 내용이 없고, 네트워킹 Networking 탭을 중심으로 살펴보면 됩니다. 설명했던 것처럼 v4 는 Private, Public 의 주소가 할당되지만 v6 는 하나의 주소만 할당된 것이 보입니다. 이제 인프라의 준비가 끝났습니다.

다음 포스팅에서는 OpenVPN 을 인스턴스에 설치하는 작업을 해보도록 하겠습니다.

9월에 첫 포스팅을 올리고 시간이 너무 많이 흘렀습니다. 기억이 더 가물가물 해지기 전에 OpenVPN 구축 포스팅을 마무리 해볼까 합니다. 지난 포스팅에서 우리는 `IPv6 대역을 갖고 있는 VPC 생성` 을 했고 `VPC 내에 Public Subnet 생성` 까지 완료했습니다. 자세한 내용은 아래 링크를 통해 지난 포스팅을 참고하시기 바랍니다!

1.3. Gateway 구성

1.3.1. Internet Gateway

OpenVPN 을 이용한 IPv6 VPN 구성시 VPC 에는 두개의 Gateway 가 필요합니다. 보통 v4 주소 환경에서 인터넷으로 나가고 들어오는 트래픽 처리를 위해 사용하는 Internet Gateway 가 첫번째 요소입니다. v4 주소라고 명기한 것은 다 이유가 있겠죠? Internet Gateway 는 나가는 트래픽, 즉 아웃바운드 트래픽에 대하여 IPv6 주소를 처리하지 못합니다. 이 때문에 별도로 Egress Only Gateway 를 구성해야 합니다.

정리를 잘 해두기 위하여 위의 내용은 취소선으로만 표기하고 나두었습니다. AWS 에서 제공하는 Gateway 에는 Internet Gateway 와 Egress Only Internet Gateway 가 있습니다. Internet Gateway 는 양방향 (Inbound, Outbound) 의 인터넷 트래픽을 위해 사용하는 구성 요소이고 Egress Only Internet Gateway 는 단방향 (Outbound) 전용 게이트웨이 입니다.

왜 그렇게 기억하고 있었는지 모르겠지만 OpenVPN 을 통해 실제 IPv6 를 사용하는 서버까지 터널링을 위해서 꼭 Egress Only Internet Gateway 를 사용할 필요는 없습니다. 다만, 각 인스턴스로 IPv6 로 요청이 들어오지 않도록 확실히 분리할 필요가 있다면 IPv6 터널링 용으로 Egress Only Internet Gateway 를 사용하면 됩니다.

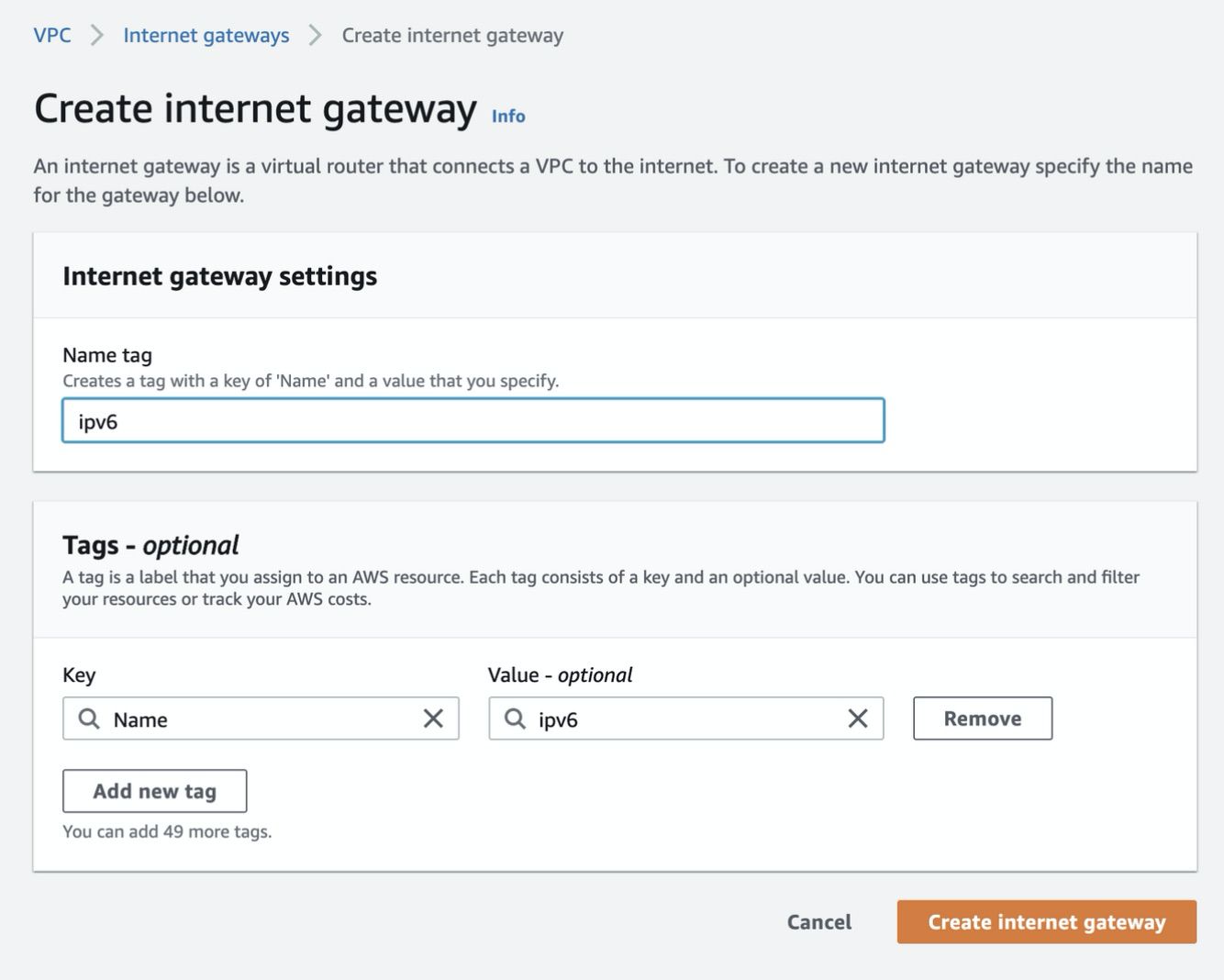

Internet Gateway 를 생성하기 위해 VPC 제품 페이지에서 Internet Gateway 메뉴로 들어갑니다. 별도의 VPC 를 만들었기 때문에 Default VPC 에 있는 Internet Gateway 를 사용할 수는 없습니다. Internet Gateway 는 VPC 단위로 연결할 수 있다는 것도 기억해 두면 좋겠습니다. 제 경우 구분을 위해 Tag 에 "ipv6" 를 넣어주었습니다.

Internet Gateway 가 생성되면 어떤 VPC 와도 연결되어 있지 않은 상태입니다. 아래의 화면에서 보이는 것처럼 Detached 라는 메세지가 연결된 VPC 가 없다는 것을 알려줍니다. 우측 상단의 "Actions" 버튼을 눌러 앞서 생성한 VPC 에 연결(Attach) 해보도록 하겠습니다.

앞서 가이드 했던 것처럼 VPC 생성시에도 Tag 를 잘 달아두었다면 Attach to VPC 를 하는 과정에 어려움 없이 VPC 를 잘 선택할 수 있습니다. 물론 제 경우 VPC 가 하나라서 Tag 가 있고 없고 상관은 없습니다만 규모가 좀 되는 인프라를 운영중이시면 Tag 가 확실히 도움이 될 겁니다. VPC 를 선택후 <Attach internet gateway> 버튼을 눌러 연결 작업을 마무리 합니다.

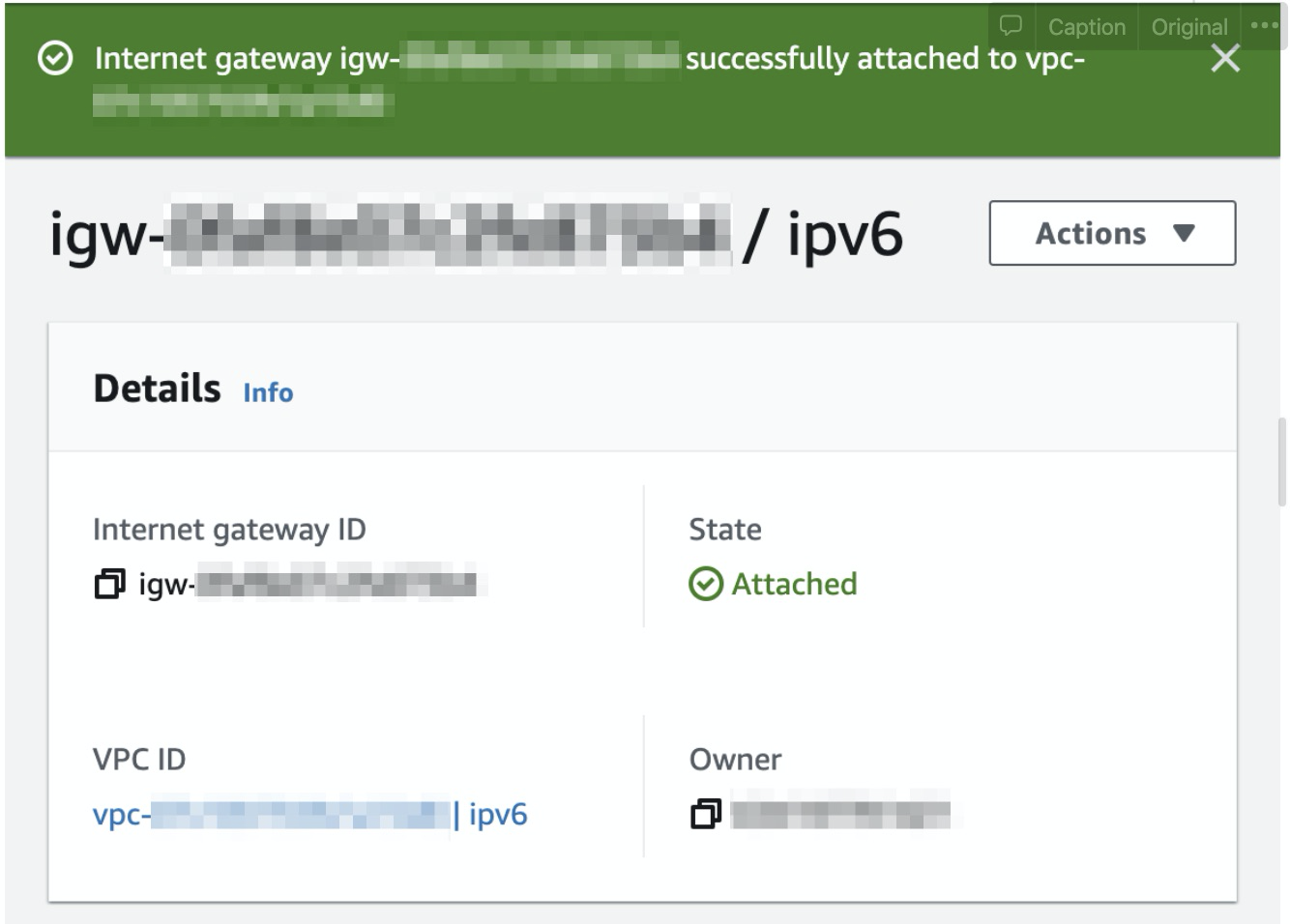

연결 작업이 정상적으로 완료되면 아래와 같은 Summary 화면을 보게 됩니다. 연결한 내용에 이상이 없는지 한 번 살펴보고 지나가시면 됩니다.

1.3.2. Egress Only Internet Gateway

설명했던 것처럼 VPN 연결은 IPv4 로만 허용하고 터널링은 IPv6 를 쓰기 위해 Egress Only Internet Gateway 를 따로 만들어 보도록 하곘습니다. AWS 의 제품 설명 페이지를 유심히 읽어 보셨다면 아시겠지만 Egress Only Internet Gateway 는 IPv6 전용입니다. IPv4 를 터널링 한다면 Internet Gateway 만 사용하는 것으로 충분합니다.

VPC 화면의 메뉴중 <Egress Only Internet Gateway> 를 선택합니다. 새로운 Egress Only Internet Gateway 를 아래 화면처럼 생성하도록 하겠습니다. 일반 Internet Gateway 와 특별히 차이가 없기 때문에 Tag 지정만 유의해서 진행하시면 되겠습니다. VPC 목록에도 Tag 가 표시되기 때문에 VPC 생성시 Tag 를 잘 달아두었다면 어려움 없으실 겁니다.

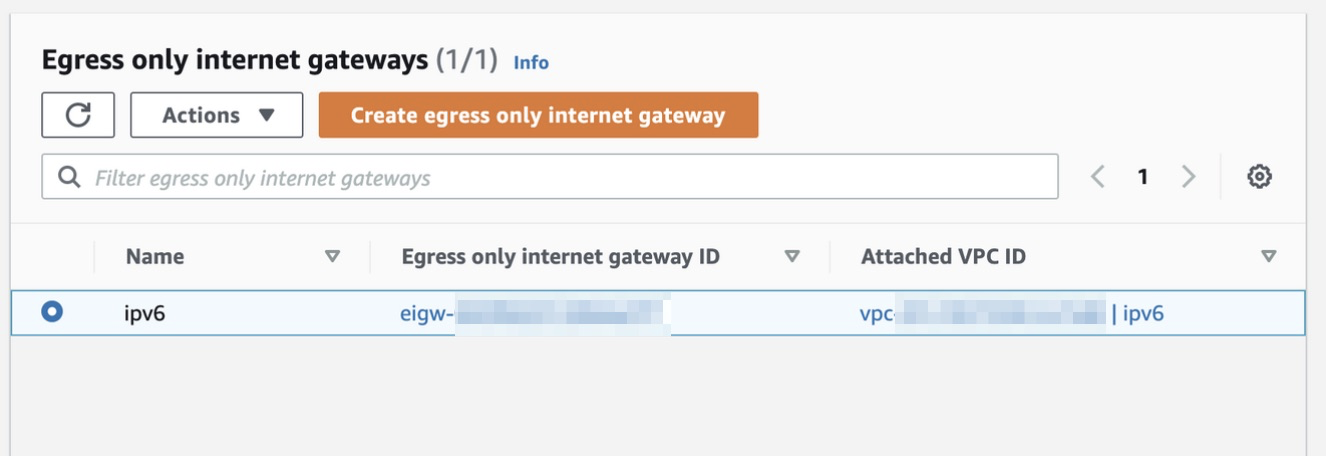

생성된 Egress Only Internet Gateway 는 eigw 로 시작되는 고유 ID 를 갖게 됩니다. Internet Gateway 의 생성 화면과 달리 생성 할때 이미 VPC 를 지정했기 때문에 별로도 Attach 하는 과정이 나오지는 않습니다. 비슷한 제품인데 담당 조직이 다른지 생성 화면과 절차가 차이가 있네요? Egress Only Internet Gateway 가 훨씬 편한 것 같습니다 ^^

이번 포스팅에서는 두개의 Internet Gateway 를 생성해 보았습니다. 다음 포스팅에서는 VPC 의 라우팅 테이블을 설정하여 OpenVPN 트래픽이 정상적으로 EC2 를 통해 연결되고 터널링 될 수 있도록 해보겠습니다.

VPN 과 관련한 여러가지 시험, 환경을 구축하다보니 로컬 라우팅 테이블이 꼬이는 현상이 발생하여 조사를 해보았습니다. 평소 사용하고 있던 IPv4 VPN 와 IPv6 VPN, 그리고 개별 과제로 만들고 있는 OpenVPN 기반의 IPv6 까지 아주 난장판이라 이런 문제가 생긴다고 생각해서 트러블슈팅 방법을 좀 정리해 보고자 합니다. (미래의 내가, 과거의 나를 찾을 것이 분명하니...)

지저분해지는 IPv6 라우팅 테이블

안그래도 복잡했던 로컬 IPv6 라우팅 테이블이 심하게 꼬인 것은 로컬 환경에서 OpenVPN Web UI 디버깅을 위해 OpenVPN 을 설치하고 구동하면서 부터였습니다. 오늘 아침 개발조직에 IPv6 접근 가이드를 해주기 위해 WIKI 를 정리하다보니 평소 사용하던 IPv6 VPN 에 연결하더라도 v6 웹 사이트 (가령 v6.google.com) 에 접근이 안되는 것을 확인했습니다.

미처 캡쳐를 해두진 못했지만 netstat -nr 로 로컬의 라우팅 테이블을 살펴보니 스태틱으로 잡힌 테이블이 너무 많았습니다. VPN 연결시 생성되는 인터페이스인 utun 시리즈도 무려 6개나 존재하더군요. 인터페이스를 down 으로 하는 것과 라우팅 테이블은 별개라 한땀 한땀 삭제를 해주어야 했습니다. 사용한 명령들은 대략 아래의 패턴입니다.

// 한 땀, 한 땀 삭제...
sudo route delete -inet6 ##v6주소##%utun0

// default 를 잠식한 utun 시리즈 삭제는 -ifscope 으로...
sudo route delete -inet6 default -ifscope utun1

이렇게 삭제를 하고나니 라우팅 테이블이 깔끔해졌습니다. 이제 라우팅 테이블을 지저분하게 만든 범인을 찾기 위해 간단한 스크립트로 리눅스 환경에서의 watch 를 구현하여 netstat -nr 명령을 반복하도록 해보았습니다. 우리가 기대하는 것은 VPN 연결시 필요한 라우팅 테이블이 추가 되었다가 VPN 연결을 종료하면 라우팅 테이블이 정리되는 것이겠죠!?

// Mac 환경에서 리눅스 watch 스타일로 명령 구동하기
while true; do clear; netstat -nr; sleep 2; done;

회사가 제공한 VPN 시험

먼저 회사가 제공한 IPv6 VPN 을 살펴보았습니다. 심증은 <범인은 OpenVPN 이다!> 였지만 확실하게 하기 위해서죠. 개발팀도 분명 비슷한 증상을 겪을 수 있으니 FAQ 를 준비하는 목적도 있었습니다. 자, 우선 IPv6 VPN 연결전에는 아래와 같이 깔끔한 라우팅 테이블 목록을 볼 수 있습니다. 물론... 앞서 이야기 한 것처럼 한 땀, 한 땀 라우팅 테이블을 정리한 상태입니다 ㅜㅜ

회사에서 셋업한 IPv6 VPN 을 연결해 보니 utun 인터페이스로 다수의 라우팅 테이블이 추가되는 것을 확인할 수 있었습니다.

다시 VPN 연결을 끊었을때 v4, v6 쪽으로 추가된 라우팅 테이블이 깔끔하게 정리되는 것을 확인할 수 있었습니다. 범인은 OpenVPN 일까요? 확인해 보았습니다.

AWS 에 구축한 IPv6 OpenVPN 시험

이번에는 AWS 에 구축해 둔 IPv6 OpenVPN 을 시험해 보았습니다. VPN 에 연결되면 이전의 다른 VPN 과 마찬가지로 다량의 라우팅 테이블이 추가되는 것을 확인할 수 있었습니다. 이번에도 동일하게 utun4 를 사용했군요. 터널 인터페이스가 만들어지고 삭제되는 과정도 좀 궁금하지만 따로 알아보기로 하고...

자 이제... 대망의 연결 종료의 시간이 되었습니다. OpenVPN 연결을 종료했을때 깔끔하게 라우팅 테이블이 정리되었으면 하는 바램을 갖고... 도전!

이런... 예상과 다르게 너무 깔끔하게 라우팅 테이블이 정리가 되었습니다. 문제가 생기길 기대(?)했는데 깔끔해진 걸 보니... 뭔가 OpenVPN 에 등록해 둔 Profile 들을 시험하는 과정에, 연결이 깔끔하지 못했거나 강제 종료된 경우 등 예외 상황에서 문제의 현상이 나오는 것일 가능성이 생겼습니다.

AWS EC2 를 이용한 OpenVPN 구축 연재는 아래 글타래로... (2편은 아직 못쓴...)

Mac 로컬 환경의 OpenVPN 시험

내친김에 로컬 환경의 시험도 해보았습니다. 조금 까리한 것은 로컬에서는 초기에 proto udp 로 시험하다보니 AF_INET6 로 서버가 구동되는 문제가 있어서 proto udp4 로 설정해둔 상태였습니다. 만약, 이 상태에서도 문제가 없다면 proto udp 일때 AF_INET6 로 구동되는 과정, 종료되는 과정의 문제라고 생각해도 될 것 같았습니다.

참고로 utun4 는 로컬의 OpenVPN 서버가 점유하고 있는 터널이고, utun7 은 로컬의 Tunnelblick 이 연결을 맺으면서 생성한 인터페이스입니다. 자, 이제 연결을 끊어보겠습니다.

오오... 찾은 것 같습니다. Tunnelblick 종료시 utun7 이 빠졌고, OpenVPN 서버 종료시 utun4 가 빠졌지만, Internet6 쪽에 추가된 스태틱 라우팅 하나가 빠지지 않은 것을 확인할 수 있었습니다. 설정의 문제인지는 조금 더 조사해 봐야하고 로컬 환경에서만 생기는 문제인지 명확하진 않습니다만, 최소한 FAQ 에 기술해두고 개발자 분들께 가이드 하는데는 문제 없을것 같습니다.

뭔가 완전히 잘 알지 못하는 분야는 늘 시행착오가 생기는 것 같습니다. 오늘도 몇 가지 시행착오를 겪으면서 한 걸음, 한 걸음, 뚜벅 뚜벅 걸어나가 봅니다!

VPN 서버를 로컬에서 운영해야 하는 이유는 (굳이 찾자면) 여러가지가 있겠습니다만, 개인적으로는 OpenVPN Web UI 의 커스터마이징을 위하여 개발 환경이 필요했던 관계로 설치를 하게 되었습니다. 리눅스 환경에서의 설치는 종종 해왔지만 막상 로컬 Mac 환경에 설치하려니 적당한 가이드가 없는 것 같아 시행착오를 하며 내용을 정리해 봅니다.

Homebrew 를 이용한 패키지 설치

OpenVPN 커뮤니티 버전의 소스를 다운로드 받아 빌드를 할까? 하는 생각을 0.1 초간 한 뒤에 바로 Homebrew 로 돌아섰습니다. 안그래도 지저분한 로컬 환경이라 (도커에 익숙치가 않네요) 더 지저분하게 하지 말자는 생각이 있었고, 빌드 환경 설정에 시간을 쓰지 말자는 생각이 들어 Homebrew 를 사용해 봤습니다.

% brew install openvpn
Updating Homebrew...
==> Auto-updated Homebrew!
Updated 3 taps (homebrew/core, homebrew/cask and homebrew/services).
...
...
==> Installing dependencies for openvpn: lz4, openssl@1.1 and pkcs11-helper
==> Installing openvpn dependency: lz4
==> Pouring lz4-1.9.3.catalina.bottle.tar.gz
🍺  /usr/local/Cellar/lz4/1.9.3: 22 files, 657.6KB
==> Installing openvpn dependency: openssl@1.1
==> Pouring openssl@1.1-1.1.1h.catalina.bottle.tar.gz
==> Caveats
...
...

매번 느끼는 거지만 Homebrew 는 업데이트가 너무 많습니다. 따로 패키지만 올리고 싶어도 일단 필요한 것들을 다 업데이트 하고 시작하니 시간이 꽤 걸립니다. 한참을 지나 OpenVPN 설치를 위해 Dependency 가 있는 패키지들을 쭈욱~ 설치해 나갑니다. 중간에 몇 가지 심볼릭링크 작업이 에러가 나는게 보였지만... 잘 되리라 믿고 진행을 계속 했습니다. 한 15분정도 걸렸던 것 같네요.

OpenVPN 바이너리는 어디에!?

리눅스 환경에서는 패키지로 공급되는 프로그램들은 대부분 데몬 설정 파일도 같이 올려주고 systemctl 이나 services 명령으로 활성화, 비활성화를 쉽게 할 수 있습니다. 막상 Mac 환경에서는 그렇게 쓰는 경우가 잘 없다보니... 설치후에 무얼 해야하나 5분정도 멍을 때렸습니다. 이단 설치경로를 찾아보기로 했고 아래의 경로에서 OpenVPN 을 찾을 수 있었습니다.

% pwd
/usr/local/opt/openvpn

% cd sbin
% ls -al
total 1440
drwxr-xr-x   3 xxx  yyy      96 10 28 16:25 .
drwxr-xr-x  17 xxx  yyy     544 12  1 12:36 ..
-r-xr-xr-x   1 xxx  yyy  735160 12  1 12:36 openvpn

그런데 설정 파일은 어디에 있는걸까요?

OpenVPN 설정파일은 여기에!!

OpenVPN 이 설치되고나면 설정파일은 아래의 경로에서 찾아볼 수 있습니다. client.conf 는 VPN 의 클라이언트가 될 머신에서 사용하는 파일이고 server.conf 는 VPN 서버에서 사용하는 파일입니다. 리눅스에서도 그랬었나 기억이 좀 가물거립니다만 친절한 안내 멘트가 같이 들어 있으니 익숙하지 않은 경우에는 내용을 하나씩 살펴보는 것을 추천드립니다. (라고 적으면서 저도 잘 모르는 내용이 많긴 합니다만... ㅎ)

% cd /usr/local/etc/openvpn
% ls -al
total 32
drwxr-xr-x   4 xxx  admin    128 12  1 12:36 .
drwxrwxr-x  20 xxx  admin    640 12  1 12:46 ..
-rw-r--r--   1 xxx  admin   3589 12  1 12:36 client.conf
-rw-r--r--   1 xxx  admin  10784 12  1 12:36 server.conf

우리는 성미가 급하니 OpenVPN 이 동작하는지 한번 보겠습니다. 느낌적 느낌으로 인지하셨겠지만 당연히 동작하지 않습니다 ㅎㅎ. 필요한 키생성 등을 해야 하지만 그래도 한번 실행해 보는 맛이 있어야겠죠?

% /usr/local/opt/openvpn/sbin/openvpn --config ./server.conf
2020-12-01 13:06:17 WARNING: --topology net30 support for server configs with IPv4 pools will be removed in a future release. Please migrate to --topology subnet as soon as possible.
2020-12-01 13:06:17 DEPRECATED OPTION: --cipher set to 'AES-256-CBC' but missing in --data-ciphers (AES-256-GCM:AES-128-GCM). Future OpenVPN version will ignore --cipher for cipher negotiations. Add 'AES-256-CBC' to --data-ciphers or change --cipher 'AES-256-CBC' to --data-ciphers-fallback 'AES-256-CBC' to silence this warning.
2020-12-01 13:06:17 Cannot pre-load tls-auth keyfile (ta.key)
2020-12-01 13:06:17 Exiting due to fatal error

네, 그렇습니다. 치명적인 에러가 있어서 실행이 안되었네요 ㅎㅎ DEPRECATED 로 표시된 부분은 server.conf 를 열어서 AES-256-CBC 로 된 부분을 AES-256-GCM 으로 변경해주시면 됩니다. 자, 그러면 tls-auth 를 위한 ta.key 파일을 생성해 보겠습니다

각종 Key 생성하기

우선 OpenVPN 용 Static Key 를 만들겠습니다. tls-auth 용 키이며 ta.key 파일을 만들어야 하는데요,  생성하는 것은 간단합니다. OpenVPN 바이너리에서 옵션을 지정하여 키를 생성할 수 있습니다. Configuration 파일이 위치한 경로에 ta.key 파일도 만들어 보도록 하겠습니다.

% /usr/local/opt/openvpn/sbin/openvpn --genkey tls-auth ta.key
% cat ta.key
#
# 2048 bit OpenVPN static key
#
-----BEGIN OpenVPN Static key V1-----
9b61ceee61da49815108d6703e722d22
3c0f98a075c5476a3189c394274bedb3
...
...
535613076cde018b76a098bd48fbde83
ba2a1259d8df458b15c6f521b7ae0c57
-----END OpenVPN Static key V1----

사용자와 PKI 연결 설정에 사용할 인증서 파일도 생성해 보도록 하겠습니다. 인증서 파일 생성을 하는 방법은 여러가지이지만 easyrsa 를 사용해 보도록 하겠습니다. Dependency 설치시에 같이 설치가 되지 않았던 것 같아 Homebrew 로 설치해 주었습니다.

% brew install easy-rsa
...
% brew --prefix easy-rsa
/usr/local/opt/easy-rsa

이제 easyrsa 를 이용하여 PKI 를 구성하기 위한 루트 인증서, 비밀키, 공개키 등을 만들도록 하겠습니다. 참고로, easyrsa 는 기본 값으로 /usr/local/etc/pki 경로에 파일들을 생성하도록 되어 있으니 참고하시기 바랍니다.

//===============================
// 초기화
//===============================
% /usr/local/opt/easy-rsa/bin/easyrsa init-pki

init-pki complete; you may now create a CA or requests.
Your newly created PKI dir is: /usr/local/etc/pki

//===============================
// CA Certificate 생성
//===============================
% /usr/local/opt/easy-rsa/bin/easyrsa build-ca nopass
Using SSL: /usr/local/opt/openssl@1.1/bin/openssl OpenSSL 1.1.1h  22 Sep 2020
Generating RSA private key, 2048 bit long modulus (2 primes)
..........................................................................................................................................+++++
..............................................................................................+++++
e is 65537 (0x010001)
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Common Name (eg: your user, host, or server name) [Easy-RSA CA]:MyLocalPKI

CA creation complete and you may now import and sign cert requests.
Your new CA certificate file for publishing is at:
/usr/local/etc/pki/ca.crt

//===============================
// 서버인증서 생성
//===============================
% /usr/local/opt/easy-rsa/bin/easyrsa build-server-full server nopass
Using SSL: /usr/local/opt/openssl@1.1/bin/openssl OpenSSL 1.1.1h  22 Sep 2020
Generating a RSA private key
..............................................................+++++
...................................................................................................................................+++++
writing new private key to '/usr/local/etc/pki/easy-rsa-38744.0yXv0x/tmp.Xb7eac'
-----
Using configuration from /usr/local/etc/pki/easy-rsa-38744.0yXv0x/tmp.VwN7Lb
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
commonName            :ASN.1 12:'server'
Certificate is to be certified until Mar  6 04:45:50 2023 GMT (825 days)

Write out database with 1 new entries
Data Base Updated

//===============================
// 키 교환 알고리즘용 DH 파라메터 생성
//===============================
% /usr/local/opt/easy-rsa/bin/easyrsa gen-dh
Using SSL: /usr/local/opt/openssl@1.1/bin/openssl OpenSSL 1.1.1h  22 Sep 2020
Generating DH parameters, 2048 bit long safe prime, generator 2
This is going to take a long time
...............................................................................+....................................+......................................
DH parameters of size 2048 created at /usr/local/etc/pki/dh.pem


//===============================
// Client 용 Credential 생성
//===============================
% /usr/local/opt/easy-rsa/bin/easyrsa build-client-full mylocalclient nopass
Using SSL: /usr/local/opt/openssl@1.1/bin/openssl OpenSSL 1.1.1h  22 Sep 2020
Generating a RSA private key
...................................................................................................................................................................+++++
..+++++
writing new private key to '/usr/local/etc/pki/easy-rsa-65143.eROtDW/tmp.haeAUt'
-----
Using configuration from /usr/local/etc/pki/easy-rsa-65143.eROtDW/tmp.EOABaH
Check that the request matches the signature
Signature ok
The Subject's Distinguished Name is as follows
commonName            :ASN.1 12:'mylocalclient'
Certificate is to be certified until Mar  6 05:03:20 2023 GMT (825 days)

Write out database with 1 new entries
Data Base Updated

뭔가 번잡하니 많네요. 하지만 늘 하던 일이었다고 생각하시고 하나씩 따라오셨으면 특별히 문제 없었을 겁니다. 이제 생성된 파일들이 어디에 있는지 체크해 볼까요?

// 서버 인증서와 클라이언트 인증서
% pwd
/usr/local/etc/pki/issued
% ls
mylocalclient.crt	server.crt

// 서버 비밀키와 클라이언트 비밀키, CA 비밀키
% pwd
/usr/local/etc/pki/private
% ls
ca.key			mylocalclient.key	server.key

// CA 인증서와 DH 파라메터 파일
% pwd
/usr/local/etc/pki
% ls ca.crt dh.pem
ca.crt	dh.pem

3가지 경로에 각 파일이 나뉘어져 있습니다. easyrsa 는 마치 내가 CA (Certificate Authority) 가 된 것처럼 인증서를 발급해주고 만들어주는 역할을 한 것이고, 각각 필요한 키들이 생성되어 적절한 위치에 나뉘어져 있다고 생각하시면 됩니다.

OpenVPN 서버를 다시 시작해보자

간결한 관리를 위하여 앞서 작업했던 /usr/local/etc/openvpn 경로로 서버에서 필요한 파일들을 복사해 오도록 하겠습니다. 파일명은 server.conf 에 기술된 파일명을 기준으로 하고 있으니, 다른 이름으로 생성했다면 이름을 변경해 주셔도 무방합니다. 파일이 복사되었다면 sudo 권한으로 OpenVPN 서버를 실행하도록 하겠습니다.

% pwd
/usr/local/etc/openvpn
% cp /usr/local/etc/pki/ca.crt .
% cp /usr/local/etc/pki/dh.pem ./dh2048.pem
% cp /usr/local/etc/pki/private/server.key .
% cp /usr/local/etc/pki/issued/server.crt .

% sudo /usr/local/opt/openvpn/sbin/openvpn --config ./server.conf
% sudo /usr/local/opt/openvpn/sbin/openvpn --config ./server.conf
2020-12-01 14:17:01 WARNING: --topology net30 support for server configs with IPv4 pools will be removed in a future release. Please migrate to --topology subnet as soon as possible.
2020-12-01 14:17:01 OpenVPN 2.5.0 x86_64-apple-darwin19.6.0 [SSL (OpenSSL)] [LZO] [LZ4] [PKCS11] [MH/RECVDA] [AEAD] built on Nov 13 2020
2020-12-01 14:17:01 library versions: OpenSSL 1.1.1h  22 Sep 2020, LZO 2.10
2020-12-01 14:17:01 NOTE: your local LAN uses the extremely common subnet address 192.168.0.x or 192.168.1.x.  Be aware that this might create routing conflicts if you connect to the VPN server from public locations such as internet cafes that use the same subnet.
2020-12-01 14:17:01 Diffie-Hellman initialized with 2048 bit key
2020-12-01 14:17:01 Outgoing Control Channel Authentication: Using 160 bit message hash 'SHA1' for HMAC authentication
2020-12-01 14:17:01 Incoming Control Channel Authentication: Using 160 bit message hash 'SHA1' for HMAC authentication
2020-12-01 14:17:01 Opened utun device utun7
2020-12-01 14:17:01 /sbin/ifconfig utun7 delete
ifconfig: ioctl (SIOCDIFADDR): Can't assign requested address
2020-12-01 14:17:01 NOTE: Tried to delete pre-existing tun/tap instance -- No Problem if failure
2020-12-01 14:17:01 /sbin/ifconfig utun7 10.8.0.1 10.8.0.2 mtu 1500 netmask 255.255.255.255 up
2020-12-01 14:17:01 /sbin/route add -net 10.8.0.0 10.8.0.2 255.255.255.0
add net 10.8.0.0: gateway 10.8.0.2
2020-12-01 14:17:01 Could not determine IPv4/IPv6 protocol. Using AF_INET6
2020-12-01 14:17:01 Socket Buffers: R=[786896->786896] S=[9216->9216]
2020-12-01 14:17:01 setsockopt(IPV6_V6ONLY=0)
2020-12-01 14:17:01 UDPv6 link local (bound): [AF_INET6][undef]:1194
2020-12-01 14:17:01 UDPv6 link remote: [AF_UNSPEC]
2020-12-01 14:17:01 MULTI: multi_init called, r=256 v=256
2020-12-01 14:17:01 IFCONFIG POOL IPv4: base=10.8.0.4 size=62
2020-12-01 14:17:01 IFCONFIG POOL LIST
2020-12-01 14:17:01 Initialization Sequence Completed

이렇게 대략 로컬 설치가 끝났습니다. 사실 이후에 udp4 만 사용하도록 변경, tls-auth 가 생각처럼 동작하지 않아 제외하는 작업등을 진행한 후에 정상적인 기동, 클라이언트의 연결이 가능했습니다. 이 부분은 다음 포스팅에서 정리해 보도록 하겠습니다.
