한 번 설치해서 잘 돌아가는 시스템을 업그레이드 하는 것은 참 귀찮은 일입니다. 하지만 새로운 버전에서만 쓸 수 있는 기능이 생겼고 이를 사용해야 하는 경우엔 어쩔수 없이 업그레이드를 선택하게 되죠. 여기저기에서 마구 설치해서 사용하고 있는 grafana 역시 새로운 버전이 종종 등장하고 있어 가끔씩 업데이트 해줘야 새로운 기능을 활용할 수 있습니다.

오래전에 설치해 사용하던 grafana 를 업그레이드하려다 보니 혹시나~ 하는 생각이 들어서 방법을 정리해 봅니다. 쓰시는 분이 많지 않아 업그레이드의 부담은 없었지만, grafana 공식 페이지의 문서가 보기가 좀 불편한 점들도 있어서 추후 작업을 위해 이력을 남기는 차원입니다 ㅎㅎ

설치된 grafana 버전 확인하기

꼭 필요한 과정은 아니지만 설치된 grafana 패키지의 버전을 확인해보겠습니다. 권한에 따라 sudo 명령을 곁들여 주시면 맛이 더욱 훌륭합니다. 6.6.1 버전이니 오래된 유물급까지는 아니지만 꽤 오래된 버전입니다. 제 경우 yum 으로 설치하긴 했지만, grafana 의 공식 repo 를 쓰지 않고 grafana 웹 페이지에서 rpm 을 다운로드 받아 yum 으로 localinstall 했습니다.

$ sudo yum list grafana
Loaded plugins: fastestmirror, langpacks
Loading mirror speeds from cached hostfile
Installed Packages
grafana.x86_64                      6.6.1-1                        installed

grafana.db 파일 백업하기

grafana 의 설정을 sqlite (기본 값) 로 해두었다면 grafana.db 파일을 백업해야 합니다. mysql 등의 다른 DB 를 사용했다면 해당 DB 의 데이터베이스나 테이블 내용을 백업해야 합니다. sqlite 는 파일 기반 DB 라 백업도 간편하죠. 패키지를 설치했을 경우 경로는 아래와 같으며, 파일을 그대로 다른 경로에 옮겨두면 나중에 복원시 사용할 수 있습니다.

$ mkdir backup
$ cp /var/lib/grafana/grafana.db ./backup/

새로운 버전의 rpm 다운로드 받기

기억이 맞다면 repo 를 등록해서 yum 으로 패키지 설치를 하지 못했었는데... 일단 현재는 가능한 것 같습니다. repo 를 등재하여 별도 다운로드 없이 패키지를 설치하셔도 되고, 저처럼 rpm 을 받아 설치해도 무방합니다.

# RPM 다운로드 경로 : grafana.com/grafana/download

# yum repo 등록후 설치 가이드 (CentOS 기준) : grafana.com/docs/grafana/latest/installation/rpm/

$ wget https://dl.grafana.com/oss/release/grafana-7.3.7-1.x86_64.rpm
--2021-01-20 16:29:54--  https://dl.grafana.com/oss/release/grafana-7.3.7-1.x86_64.rpm
Resolving dl.grafana.com (dl.grafana.com)... 151.101.198.217, 2a04:4e42:2e::729
Connecting to dl.grafana.com (dl.grafana.com)|151.101.198.217|:443... connected.
HTTP request sent, awaiting response... 200 OK
Length: 53729497 (51M) [application/x-redhat-package-manager]
Saving to: ‘grafana-7.3.7-1.x86_64.rpm’

100%[============================================================================>] 53,729,497  13.5MB/s   in 5.6s

2021-01-20 16:30:00 (9.07 MB/s) - ‘grafana-7.3.7-1.x86_64.rpm’ saved [53729497/53729497]

FINISHED --2021-01-20 16:30:00--
Total wall clock time: 6.1s
Downloaded: 1 files, 51M in 5.6s (9.07 MB/s)

yum 으로 rpm 업그레이드 하기

이제 다운로드 받은 파일을 설치하도록 하겠습니다. `yum localinstall` 로 설치한 rpm 패키지는 `yum localupdate` 로 업데이트 할 수 있습니다. yum repo 를 사용하는 경우 `yum install` 과 `yum update` 를 설치와 업그레이드에 각각 사용하는 것과 마찬가지입니다.

$ sudo yum localupdate grafana-7.3.7-1.x86_64.rpm
Loaded plugins: fastestmirror, langpacks
Examining grafana-7.3.7-1.x86_64.rpm: grafana-7.3.7-1.x86_64
Marking grafana-7.3.7-1.x86_64.rpm as an update to grafana-6.6.1-1.x86_64
Resolving Dependencies
--> Running transaction check
---> Package grafana.x86_64 0:6.6.1-1 will be updated
---> Package grafana.x86_64 0:7.3.7-1 will be an update
--> Finished Dependency Resolution

Dependencies Resolved

======================================================================================================================
 Package                 Arch                   Version                 Repository                               Size
======================================================================================================================
Updating:
 grafana                 x86_64                 7.3.7-1                 /grafana-7.3.7-1.x86_64                 170 M

Transaction Summary
======================================================================================================================
Upgrade  1 Package

Total size: 170 M
Is this ok [y/d/N]:y
Downloading packages:
Running transaction check
Running transaction test
Transaction test succeeded
Running transaction
  Updating   : grafana-7.3.7-1.x86_64                                                                             1/2
  Cleanup    : grafana-6.6.1-1.x86_64                                                                             2/2
POSTTRANS: Running script
  Verifying  : grafana-7.3.7-1.x86_64                                                                             1/2
  Verifying  : grafana-6.6.1-1.x86_64                                                                             2/2

Updated:
  grafana.x86_64 0:7.3.7-1

Complete!

확인!

이제 문제 없는지 확인을 해야겠죠? 웹 브라우저로 grafana 에 접근하여 좌측 하단에 있는 ? 버튼을 눌러 버전을 확인해 봅니다. 다행히도 백업한 파일을 사용할 일 없이 마무리가 잘 된 것 같습니다.

두 번의 포스팅을 통해 VPC 와 Gateway 를 생성했습니다. 그럼 EC2 를 바로 만들면 되나요? 라고 생각하실 수 있겠습니다만 일단은 생성한 VPC 가 Gateway 를 통해 인터넷과 교감을 할 수 있도록 라우팅 테이블 Routing Table 을 설정하는 작업을 먼저 진행해 보겠습니다. 사실 순서는 큰 상관이 없지만 <네트워크에 대한 작업> 을 마무리하고 <서버에 대한 작업>을 한다고 생각하시면 좋겠습니다.

1.4 Routing Table 조정

라우팅 테이블 Routing Table 은 VPC 로 들어오는 트래픽과 나가는 트래픽에 대한 경로를 지정해 주는 역할을 합니다. 물론 라우팅 테이블만 설정했다고 하여 모든 통신이 정상적으로 이루어지는 것은 아닙니다. 말 그대로 경로에 대한 지정일 뿐, 실제 트래픽을 허용할 것인지는 Network ACL 과 Security Group 을 통해 IP 주소 대역, 포트 단위로 결정됩니다.

라우팅 테이블을 설정하기 위해서는 VPC 제품 하위 메뉴에 위치한 <Route Tables> 를 통해 진행할 수 있습니다. 기본적으로 VPC 가 생성되면 VPC 에 대한 기본 라우팅 테이블이 자동으로 생성됩니다. 기본 라우팅 테이블은 VPC 에 할당된 IPv4, IPv6 주소를 대상으로 VPC 내에서 (=local) 통신이 가능하도록 하는 정책만 들어 있는 상태입니다.

우리가 해야하는 일은 위 이미지의 핑크색 상자에 들어 있는 내용과 같이 외부로 부터의 트래픽 송수신을 위한 정책을 추가하는 것입니다. IGW (Internet Gateway) 로는 SSH 접근을 위해 IPv4 에 대한 정책을 추가했고, EIGW (Egress Only Internet Gateway) 에는 실제 v6 주소 목적지에 대한 VPN 터널링을 위해 IPv6 주소에 대한 정책을 추가했습니다.

정책 추가를 위해 라우팅 테이블 목록에서 IPv6 용으로 만든 VPC 에 할당된 기본 라우팅 테이블을 선택합니다. Actions 버튼을 누르지 않아도 화면 아랫쪽에서 <Routes> 탭을 선택하면 라우팅 테이블에 대한 상세 정책 목록이 출력됩니다. 정책 추가를 위해 <Edit routes> 버튼을 누르겠습니다.

IPv4 의 모든 주소를 나타내는 CIDR block 은 0.0.0.0/0 으로 표기되며, IPv6 의 모든 주소를 나타내는 CIDR block 은 ::/0 으로 표기합니다. 목적지 주소에 v4, v6 에 대한 CIDR block 을 추가하고 v4 는 IGW 로, v6 는 EIGW 를 이용하도록 대상(Target) 제품을 지정해 줍니다. 이미 생성한 IGW 와 EIGW 가 드롭 다운 목록에 노출되기 때문에 설정은 쉽게 하실 수 있습니다. 경로 입력이 끝나면 우측 하단의 <Save Routes> 버튼을 누릅니다.

1.5 IPv6 주소를 갖는 EC2 인스턴스 배포

네트워크의 구성이 끝났으니 이제 실제 OpenVPN 바이너리가 구동되고 목적이 v6 주소까지 터널링을 해줄 EC2 인스턴스를 생성해 보도록 하겠습니다. 사용자가 얼마나 많은지, 트래픽 규모가 어떠한지에 따라 인스턴스 타입이 결정되어야 하겠지만, 이 포스팅에서는 AWS 무료 티어에서도 사용할 수 있는 t2.micro 타입의 인스턴스를 사용하도록 하겠습니다. 소규모의 사용량이라면 이 인스턴스로도 큰 문제가 없습니다.

EC2 인스턴스의 생성은 많이들 해보셨을 작업이기 때문에 주의할 점을 중심으로 설명드리겠습니다. EC2 생성 마법사의 세번째 단계에는 IP 주소 할당에 대한 정책을 선택하도록 되어 있습니다. 우리가 진행하는 OpenVPN 은 단일 인스턴스 환경이기 때문에, 해당 서버가 사용자들로부터 IPv4 를 통해 VPN 연결을 시도할 수 있어야 하고, IPv6 주소를 보유하여 v6 주소를 갖고 있는 목적지 서버와 연결할 수 있어야 합니다.

이 목적을 달성하기 위해서는 <3. Configure Instance> 단계에서 하단에 있는 <Auto-assign Public IP> 와 <Auto-assign IPv6 IP> 를 Enable 로 선택하여 v4 와 v6 를 통해 공인 IP 를 사용할 수 있도록 해야 합니다. 그런데 IPv6 는 왜 <Public> 이라는 말이 없을까요? 기본적으로 IPv6 주소 체계는 Private / Public 를 가지고 있지 않습니다. 따라서 옵션의 이름도 단순히 <Auto-assign IPv6 IP> 라고 되어 있다는 점 참고하시기 바랍니다!

EC2 생성 마법사를 완료하고 인스턴스 생성을 기다립니다. 생성이 완료되면 위와 같은 화면을 볼 수 있게 됩니다. 다른 기본적인 사항은 특별히 확인할 내용이 없고, 네트워킹 Networking 탭을 중심으로 살펴보면 됩니다. 설명했던 것처럼 v4 는 Private, Public 의 주소가 할당되지만 v6 는 하나의 주소만 할당된 것이 보입니다. 이제 인프라의 준비가 끝났습니다.

다음 포스팅에서는 OpenVPN 을 인스턴스에 설치하는 작업을 해보도록 하겠습니다.

9월에 첫 포스팅을 올리고 시간이 너무 많이 흘렀습니다. 기억이 더 가물가물 해지기 전에 OpenVPN 구축 포스팅을 마무리 해볼까 합니다. 지난 포스팅에서 우리는 `IPv6 대역을 갖고 있는 VPC 생성` 을 했고 `VPC 내에 Public Subnet 생성` 까지 완료했습니다. 자세한 내용은 아래 링크를 통해 지난 포스팅을 참고하시기 바랍니다!

1.3. Gateway 구성

1.3.1. Internet Gateway

OpenVPN 을 이용한 IPv6 VPN 구성시 VPC 에는 두개의 Gateway 가 필요합니다. 보통 v4 주소 환경에서 인터넷으로 나가고 들어오는 트래픽 처리를 위해 사용하는 Internet Gateway 가 첫번째 요소입니다. v4 주소라고 명기한 것은 다 이유가 있겠죠? Internet Gateway 는 나가는 트래픽, 즉 아웃바운드 트래픽에 대하여 IPv6 주소를 처리하지 못합니다. 이 때문에 별도로 Egress Only Gateway 를 구성해야 합니다.

정리를 잘 해두기 위하여 위의 내용은 취소선으로만 표기하고 나두었습니다. AWS 에서 제공하는 Gateway 에는 Internet Gateway 와 Egress Only Internet Gateway 가 있습니다. Internet Gateway 는 양방향 (Inbound, Outbound) 의 인터넷 트래픽을 위해 사용하는 구성 요소이고 Egress Only Internet Gateway 는 단방향 (Outbound) 전용 게이트웨이 입니다.

왜 그렇게 기억하고 있었는지 모르겠지만 OpenVPN 을 통해 실제 IPv6 를 사용하는 서버까지 터널링을 위해서 꼭 Egress Only Internet Gateway 를 사용할 필요는 없습니다. 다만, 각 인스턴스로 IPv6 로 요청이 들어오지 않도록 확실히 분리할 필요가 있다면 IPv6 터널링 용으로 Egress Only Internet Gateway 를 사용하면 됩니다.

Internet Gateway 를 생성하기 위해 VPC 제품 페이지에서 Internet Gateway 메뉴로 들어갑니다. 별도의 VPC 를 만들었기 때문에 Default VPC 에 있는 Internet Gateway 를 사용할 수는 없습니다. Internet Gateway 는 VPC 단위로 연결할 수 있다는 것도 기억해 두면 좋겠습니다. 제 경우 구분을 위해 Tag 에 "ipv6" 를 넣어주었습니다.

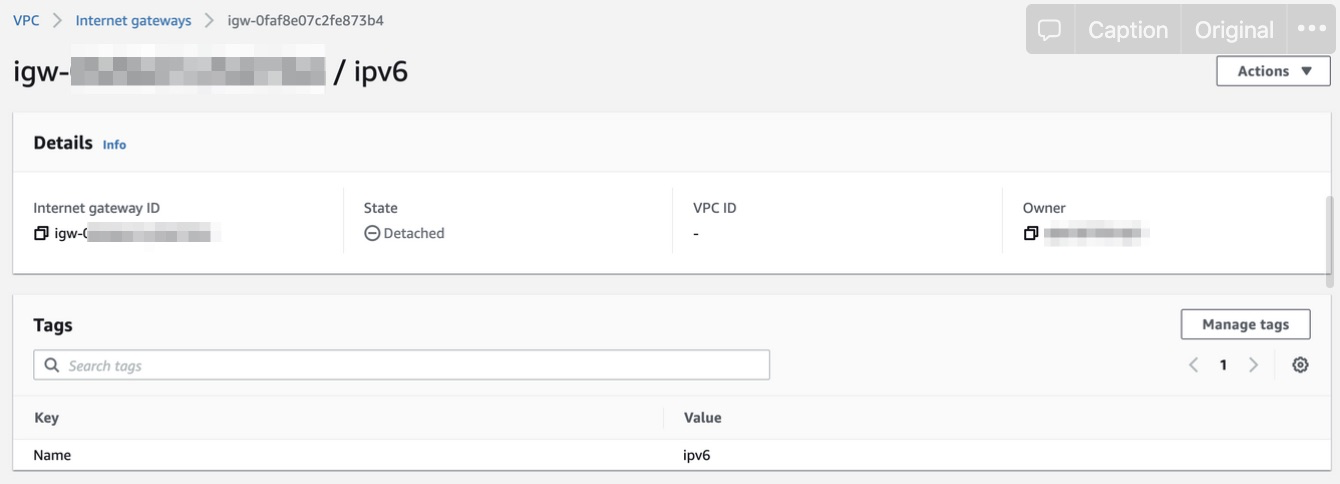

Internet Gateway 가 생성되면 어떤 VPC 와도 연결되어 있지 않은 상태입니다. 아래의 화면에서 보이는 것처럼 Detached 라는 메세지가 연결된 VPC 가 없다는 것을 알려줍니다. 우측 상단의 "Actions" 버튼을 눌러 앞서 생성한 VPC 에 연결(Attach) 해보도록 하겠습니다.

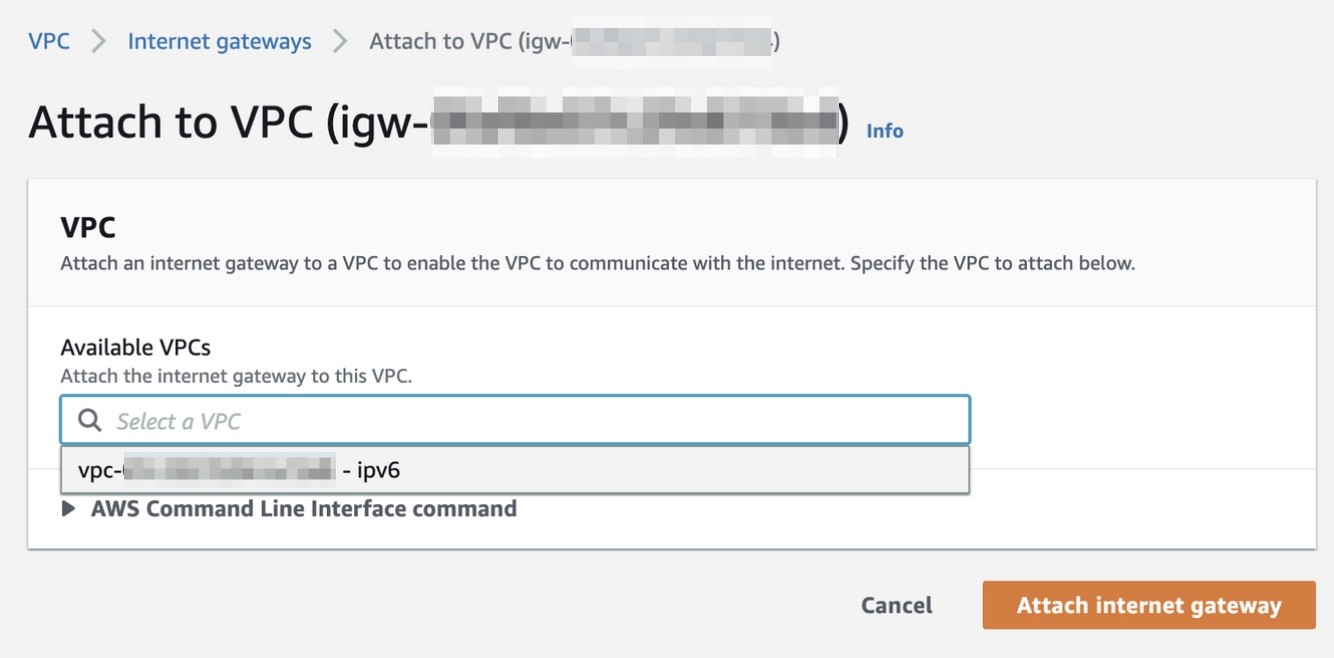

앞서 가이드 했던 것처럼 VPC 생성시에도 Tag 를 잘 달아두었다면 Attach to VPC 를 하는 과정에 어려움 없이 VPC 를 잘 선택할 수 있습니다. 물론 제 경우 VPC 가 하나라서 Tag 가 있고 없고 상관은 없습니다만 규모가 좀 되는 인프라를 운영중이시면 Tag 가 확실히 도움이 될 겁니다. VPC 를 선택후 <Attach internet gateway> 버튼을 눌러 연결 작업을 마무리 합니다.

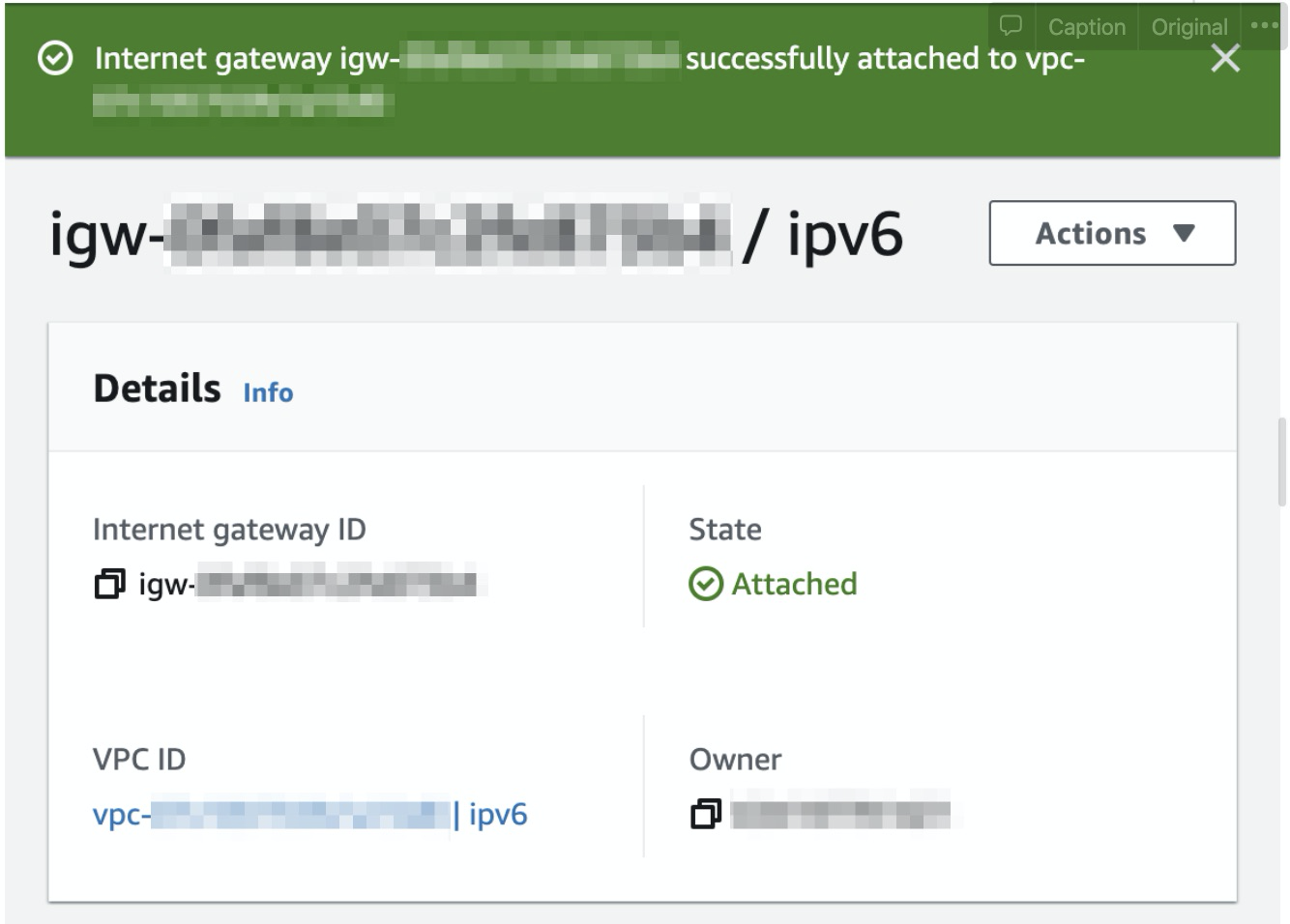

연결 작업이 정상적으로 완료되면 아래와 같은 Summary 화면을 보게 됩니다. 연결한 내용에 이상이 없는지 한 번 살펴보고 지나가시면 됩니다.

1.3.2. Egress Only Internet Gateway

설명했던 것처럼 VPN 연결은 IPv4 로만 허용하고 터널링은 IPv6 를 쓰기 위해 Egress Only Internet Gateway 를 따로 만들어 보도록 하곘습니다. AWS 의 제품 설명 페이지를 유심히 읽어 보셨다면 아시겠지만 Egress Only Internet Gateway 는 IPv6 전용입니다. IPv4 를 터널링 한다면 Internet Gateway 만 사용하는 것으로 충분합니다.

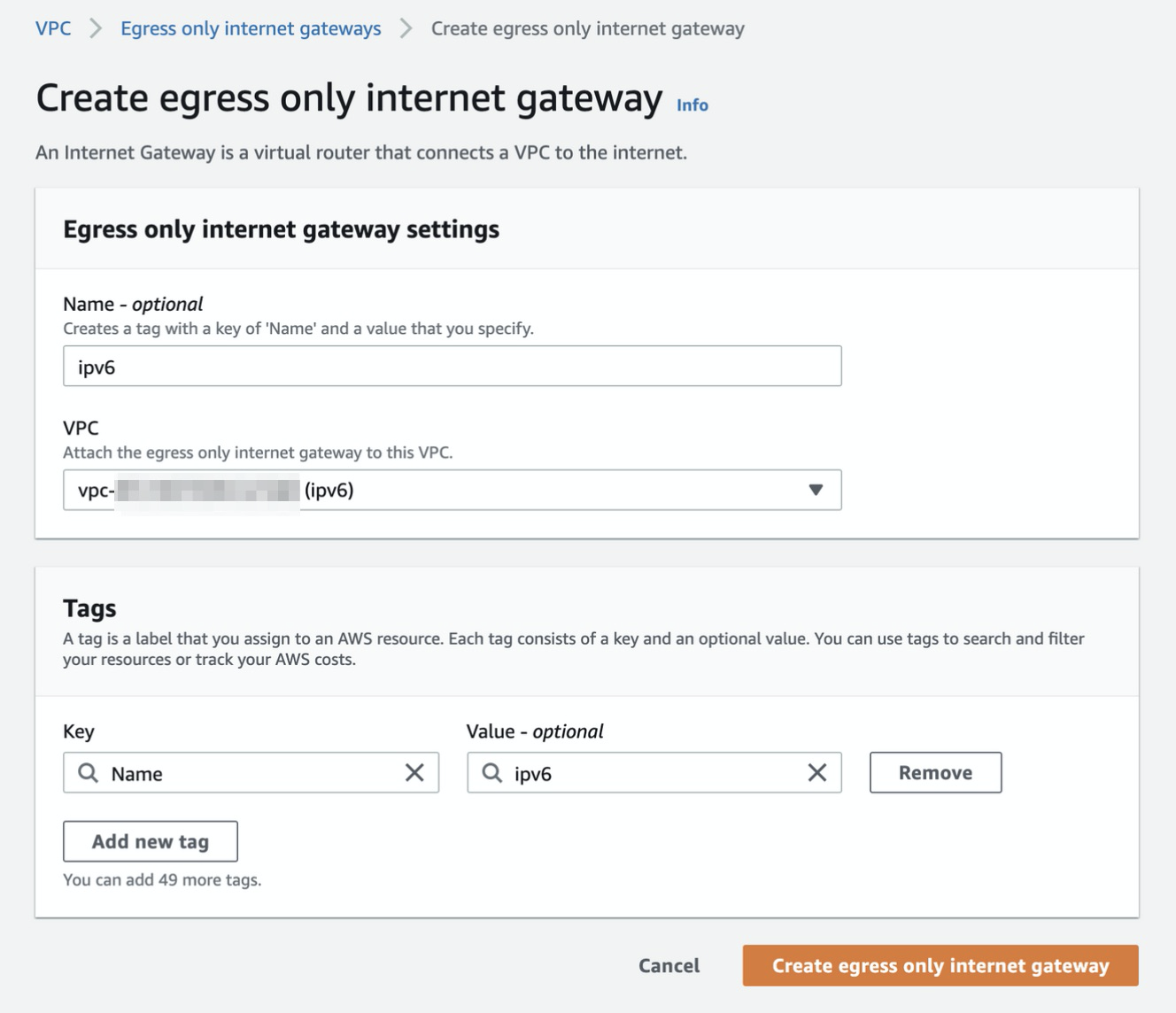

VPC 화면의 메뉴중 <Egress Only Internet Gateway> 를 선택합니다. 새로운 Egress Only Internet Gateway 를 아래 화면처럼 생성하도록 하겠습니다. 일반 Internet Gateway 와 특별히 차이가 없기 때문에 Tag 지정만 유의해서 진행하시면 되겠습니다. VPC 목록에도 Tag 가 표시되기 때문에 VPC 생성시 Tag 를 잘 달아두었다면 어려움 없으실 겁니다.

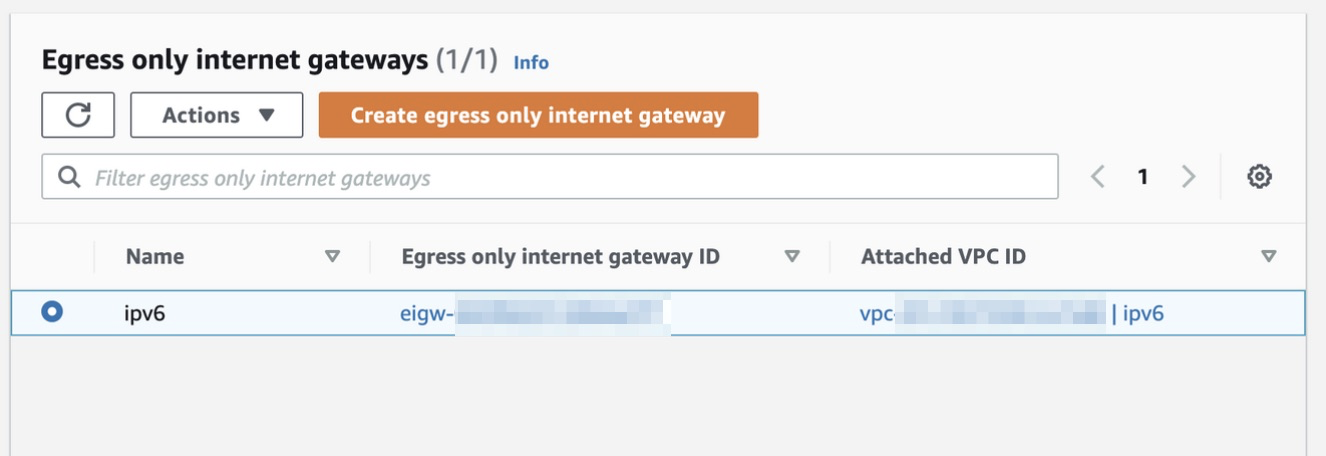

생성된 Egress Only Internet Gateway 는 eigw 로 시작되는 고유 ID 를 갖게 됩니다. Internet Gateway 의 생성 화면과 달리 생성 할때 이미 VPC 를 지정했기 때문에 별로도 Attach 하는 과정이 나오지는 않습니다. 비슷한 제품인데 담당 조직이 다른지 생성 화면과 절차가 차이가 있네요? Egress Only Internet Gateway 가 훨씬 편한 것 같습니다 ^^

이번 포스팅에서는 두개의 Internet Gateway 를 생성해 보았습니다. 다음 포스팅에서는 VPC 의 라우팅 테이블을 설정하여 OpenVPN 트래픽이 정상적으로 EC2 를 통해 연결되고 터널링 될 수 있도록 해보겠습니다.

Redhat 계열(가령 CentOS)의 운영체제를 쓰면 패키지 매니저로 yum 을 기본적으로 사용합니다. 사전에 쉘 환경에 Path 가 잘 잡혀 있다면 면 yum 으로 설치한 패키지 실행에 큰 문제가 없지만, 간혹 다른 사람이 운영하던 환경의 서버에서 작업시, 패키지가 실행되지 않아 곤란하던 경험들이 다들 있으실 겁니다.

이런 경우에는 Full Path 를 같이 사용하여 어플리케이션을 실행해야 합니다. 하지만, 어디에 설치되었는지 잘 모르겠다 싶은 경우에 패키지 설치 경로를 확인할 필요가 있겠죠? 몇 번 비슷한 상황을 겪을때마다 검색해서 찾았던 내용을 간단하게 정리해 봅니다.

yum 으로 패키지 설치하기

yum 은 Redhat 계열의 운영체제에 기본적으로 탑재되어 있습니다. 설치 방법을 계정 권한에 따라 sudo 를 넣어야 하는가, 그렇지 않은가 정도의 차이만 있고 install [패키지명] 으로 대부분 해결이 됩니다.

$ yum install mtr

혹은

$ sudo yum install mtr

설치된 패키지 확인하기

기존에 설치된 패키지가 있는 경우 install 명령을 이용했을 때, 이미 패키지가 설치되어 있다는 안내를 만나게 됩니다. 주의할 것은 어플리케이션에 따라 버전의 영향을 받는 경우가 종종 있기 때문에 설치된 패키지의 버전을 확인할 필요가 있습니다. 설치된 패키지를 확인하는 명령은 아래와 같습니다.

// 설치된 모든 패키지를 확인
$ yum list | less
Loaded plugins: fastestmirror, security
Loading mirror speeds from cached hostfile
 * epel: d2lzkl7pfhq30w.cloudfront.net
Installed Packages
ConsoleKit.x86_64                         0.4.1-6.el6           @anaconda-CentOS-201703281317.x86_64/6.9
ConsoleKit-libs.x86_64                    0.4.1-6.el6           @anaconda-CentOS-201703281317.x86_64/6.9
ConsoleKit-x11.x86_64                     0.4.1-6.el6           @base
...

// 설치된 특정한 패키지를 확인
$ yum list | grep mtr
mtr.x86_64                                2:0.75-5.el6          @anaconda-CentOS-201703281317.x86_64/6.9
mtr-gtk.x86_64                            2:0.75-5.el6          base

패키지 설치 경로 확인하기

그런데 문제가 있습니다. 패키지가 설치된 것을 확인헀고 버전까지 알아볼 수 있었지만 실제 어느 경로에 설치되어 있는지는 yum 으로는 알기가 어렵습니다. 이때 사용하는 것이 또 다른 패키지 관련 명령인 rpm 입니다. rpm 은 -q 로 시작하는 명령을 통해 다양한 조회 기능을 제공합니다. 눈치 채셨을 것 같습니다만 -q 는 query 의 앞 글자입니다.

// 설치한 패키지가 실행이 안된다...
$ mtr
-bash: mtr: command not found

// 설치된 모든 패키지를 조회
$ rpm -qa | less
ftp-0.17-54.el6.x86_64
fipscheck-1.2.0-7.el6.x86_64
strigi-libs-0.7.0-2.el6.x86_64
libgcc-4.4.7-23.el6.i686
...

// 특정 패키지로 한정하여 조회
$ rpm -qa | grep mtr
mtr-0.75-5.el6.x86_64

// 특정 문자열을 가진 패키지의 설치 경로를 조회
$ rpm -ql mtr
/usr/sbin/mtr
/usr/share/doc/mtr-0.75
...

// Full Path 로 실행!
$ sudo /usr/sbin/mtr -v
mtr 0.75

결과를 보니 mtr 이 /usr/sbin 경로에 위치한 것을 확인할 수 있었습니다. 보통 /usr/sbin 은 PATH 에 잡혀 있을 가능성이 높습니다만, 환경에 따라 다를 수 있는 부분입니다. 패키지를 설치했는데 실행되지 않는다면, 경로를 조회해서 실행하시기 바랍니다! 자주 써야 한다면 .bash_rc 나 .bash_profile 등에 PATH 환경 변수에 추가해 주면 되겠습니다!
